Iii. Conception structurelle de base

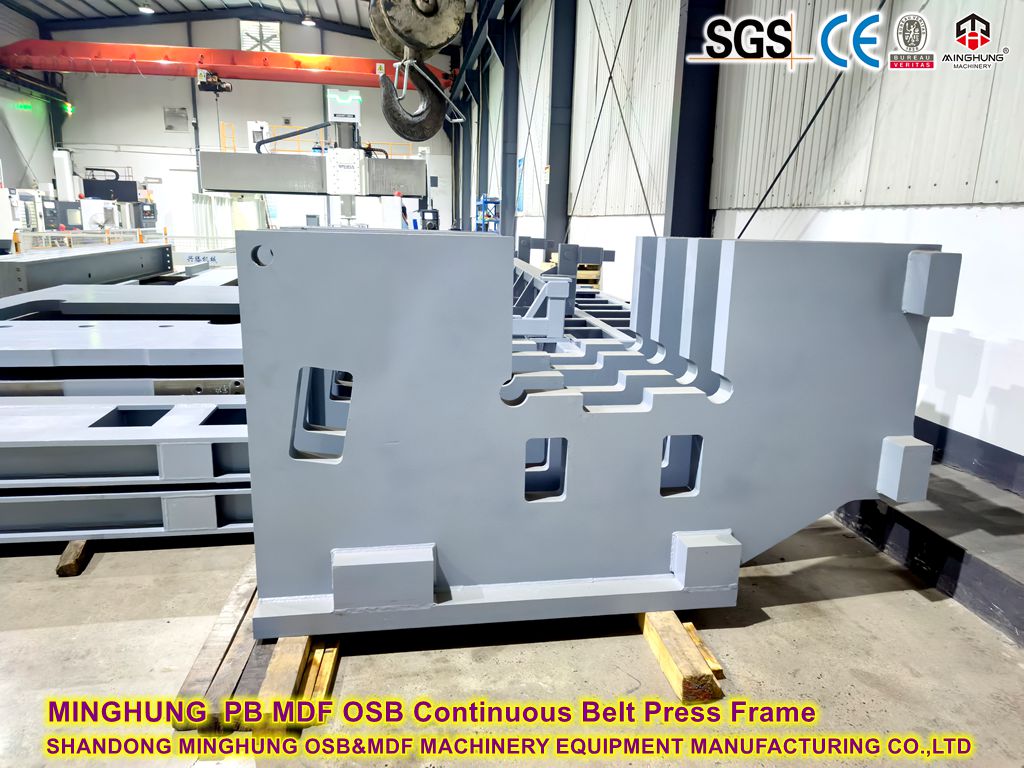

1. Cadre robuste
- Colonnes Box: acier Q345B 80 mm d'épaisseur (anti-déformation> 1200kn / m)
- Cadre pré-stressé: 1,3 × précharge de pression de travail
2. Platennes de chauffage
Paramètre | Spécification | Signification OSB |
Longueur | 40-60m | Temps de durcissement de la planche épais |
Dureté de surface | HRC 52-55 (chromé) | Résiste à l'abrasion du brin |
Conception de débit d'huile | Canaux à double spiral (Δt≤3 ° C) | Élimine le décalage de la guérison de base |

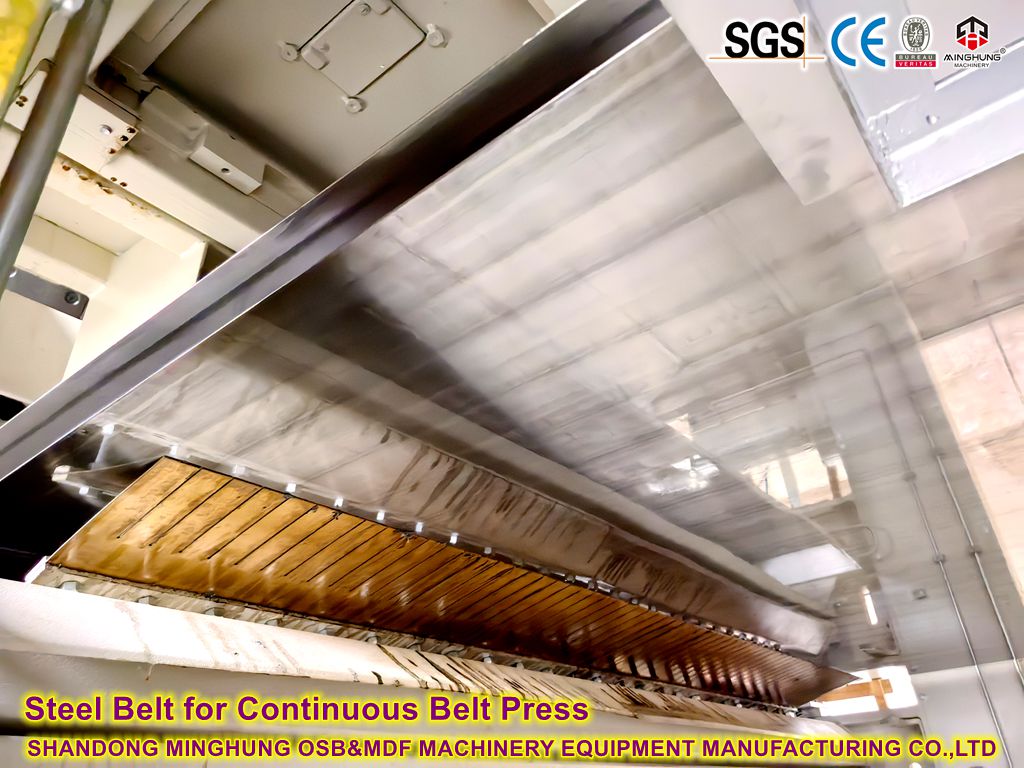

3. Système d'entraînement à courroie en acier
- Ceinture multicouche:
- base: acier inoxydable SUS420 de 2,5 mm
- Surface: revêtement dur HV1200 0,3 mm
- Tension hydraulique:
- Tension constante (18-22KN / M), compensation de dilatation thermique
4. Contrôle de la température à 12 zones
- Exécution:
- pompes à huile thermique indépendantes par zone (± 0,5 L / min)
- Thermographie IR → Retour de température centrale en temps réel

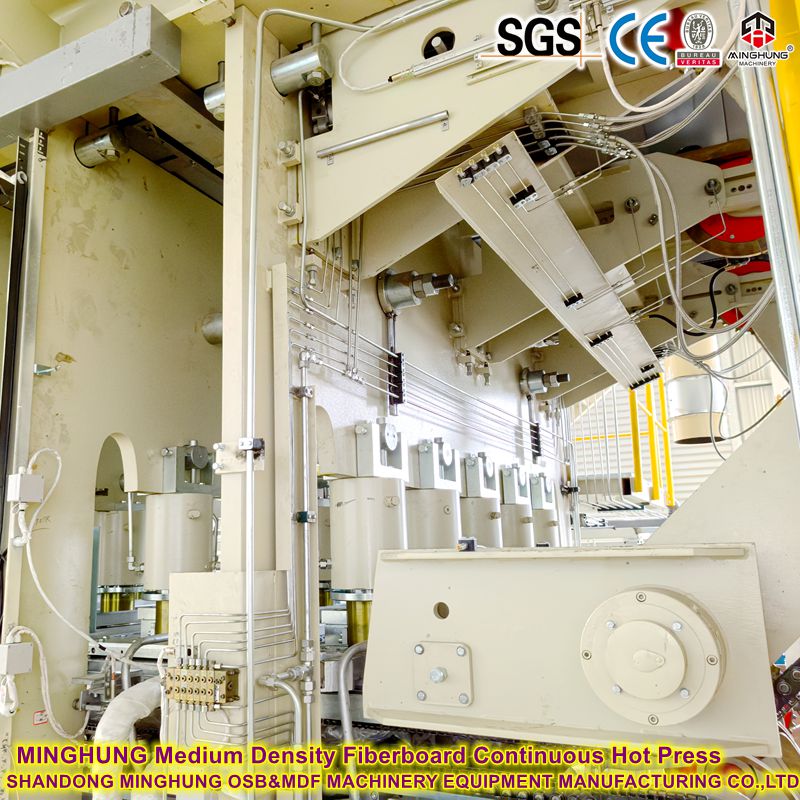

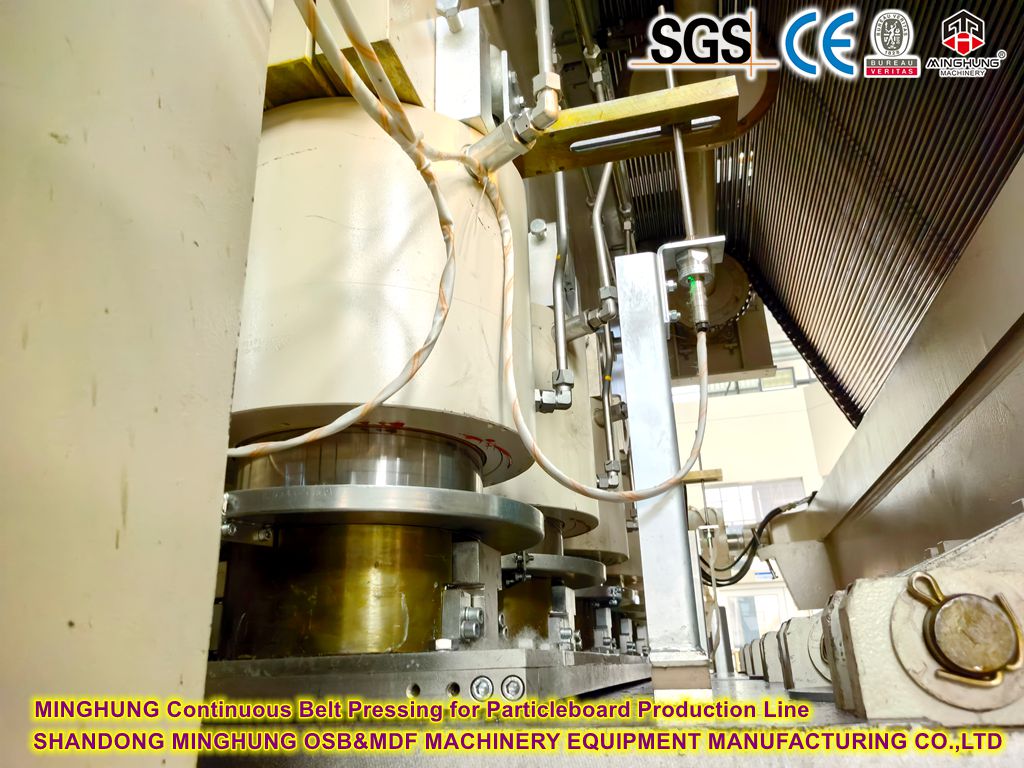

5. Système hydraulique
- Pompes à haute pression: 35 MPA Pression de fonctionnement
- Valves proportionnelles: Contrôle de 12 zones (± 0,2 MPa Fluctation)
Iv. Adaptations spécifiques à l'OSB
1. Technologie anti-adhérence
- Surface de la courroie laser-microtexturée (puits de 0,1 mm, 200 fosses / cm²)
2. Système de changement rapide
- base de levage hydraulique (réglage de la hauteur ± 50 mm)
3. Protection d'orientation
- chargement progressif pré-pression (0,3 → 1,0 MPa) empêche le broyage des brins
V. Comparaison des performances
Métrique | Presse multi-ouverts | Presse continue OSB |
Uniformité de la densité | CV> 8% | CV ≤3% |
Planche épaisse (38 mm) | 8 min / cycle | 3 m / min |
Utilisation de la résine | 11-12% | 9-10% |
Sortie quotidienne (18 mm) | 400m³ | 1200m³ |
Contrôle de température indépendant à 12 zones
Emplacement de la zone | Cible de température | Précision de contrôle |
Zones d'entrée 1-3 | Chauffage rapide à 170-180 ° C (surface pré-enterrée) | ± 1,5 ° C |
Zones intermédiaires 4-8 | Maintenir une température de durcissement au noyau 185 ° C | ± 1,0 ° C |
Zones de sortie 9-12 | Refroidir à 150 ° C (prévention de la chaîne) | ± 2,0 ° C |
2. Mise en œuvre technique
Systèmes de chauffage indépendants
Chaque zone équipée d'une circulation d'huile thermique dédiée (ou d'un module de vapeur à haute pression)
Efficacité de transfert de chaleur> 85% (vs <75% dans les systèmes conventionnels)
Compensation dynamique
Thermographie infrarouge Thermographie Température du tapis → Ajuste le flux d'huile de la zone
+ 5 ° C Compensation automatique sur les bords (résout 'Edge Under-Curing ' de la dissipation de chaleur)
Résolution du point de douleur de l'industrie: Core Under-Curing (Press traditionnel Core / Surface ΔT = 30 ° C)
Réduit l'émission de formaldéhyde de 15 à 20% (durcissement uniforme)
Augmente la vitesse de ligne de 20% (temps de pressage plus court)
Dimensions de personnalisation
1. Personnalisation mécanique
Article personnalisé | Options | Scénario d'application |
Zones de pression | 12 → 24 zones (haut de gamme) | OSB ultra-épais (≥40 mm) |
Surface de la ceinture | Sableux / chrome plaqué / laser | Bois riche en résine (pin / peuplier) |
Ouverture maximale | 120 mm → 250 mm (extensible) | Poutres structurales OSB |
2. Personnalisation du système de contrôle
Bibliothèque de stratégie de température
Courbes prédéfinies pour les espèces de boisoux / bois dur / mixtes
Prend en charge les recettes développées par le client (≥100 stockage crypté)
Intégration IoT
Protocole OPC UA pour la connectivité MES (données T / P en temps réel))
Port de diagnostic à distance (optimisation des experts du fournisseur)
3. Packages de processus spéciaux
OSB ignifuge: refroidissement amélioré dans les zones 9-12 (empêche la dégradation des additifs)
OSB résistant à l'humidité: chauffage rapide dans les zones 1-4 (accélère la diffusion de cire)
Presse OSB incurvée: Forme différentielle de la température de zone (Δt jusqu'à 50 ° C)
Comparaison des performances techniques
Métrique | Presse OSB traditionnelle | Presse personnalisée à 12 zones |
Tolérance d'épaisseur | ± 0,3 mm | ± 0,15 mm |
Sortie quotidienne (OSB 18 mm) | 800m³ | 1200m³ |
Utilisation de la résine | 11-12% | 9-10% |
Rendement du produit | 0.88 | ≥96% |
