V. Core de processus pressant continu

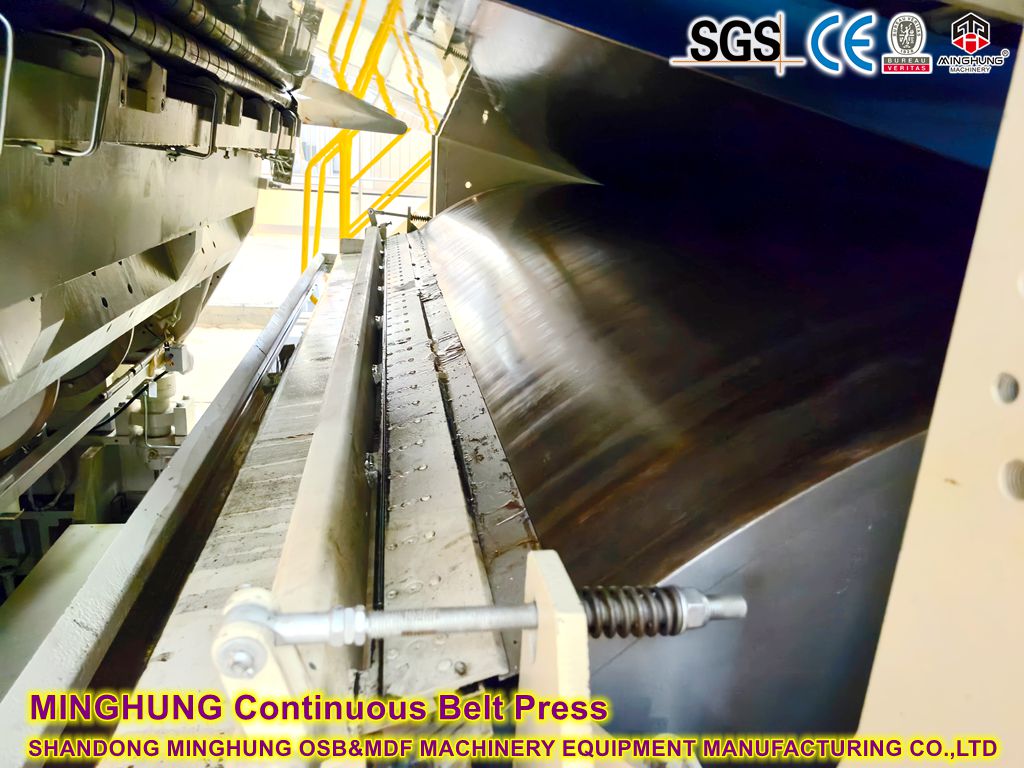

1. Convoyance à ceinture en acier dynamique
Deux ceintures en acier résistantes à la chaleur (1,5 à 2 mm d'épaisseur) se déplacent de manière synchrone à 0,5-2,5 m / min.
Planches minces (0,5 à 3 mm): pressage à grande vitesse (≥1,8 m / min)
Planches épaisses (50-80 mm): pénétration profonde à basse vitesse (≤0,8 m / min)
2. Contrôle de température zoné
12-24 zones thermiques indépendantes (150-250 ℃ réglables):
Zone de perfection: chauffage rapide (200-250 ℃) pour l'activation adhésive
Zone du milieu: durcissement constant (180-200 ℃)
Zone de sortie: refroidissement gradué (150-170 ℃) pour supprimer le ressort
3. Pratique de pression correspondant
Boches minces: cycle court à haute pression (pic ≥5 MPa, durée de 10 à 30 ans)
Boches épaisses: rampe de pression pas à pas (0 → 2MPA Préchauffeur → Pénétration du noyau 4MPA → Compactage de surface 5MPA)
Ⅵ. Système servo-hydraulique Technologies clés
1. Coordination multi-cylindre
200-400 cylindres hydrauliques indépendants (alésage 80-120 mm), chacun équipé de:
Valve de servo à haute fréquence (temps de réponse ≤ 10 ms)
Capteur de déplacement de précision (résolution de 0,001 mm)
Transducteur de pression (erreur ± 0,05 bar)
2. Contrôle en boucle fermée en temps réel
Rétroaction à double pression:
Boches minces: contrôle de position de position (tolérance ± 0,05 mm)
Boches épaisses: priorité de bilan de pression (variation inter-zone ＜ 0,3bar)
Réglage dynamique de la course du cylindre toutes les 50 ms pour compenser la déformation thermique / élastique
3. Optimisation de l'efficacité énergétique
Économies d'énergie à 40% par rapport aux pompes conventionnelles via des pompes servomanes à fréquence variable
Consommation d'énergie pour les tableaux de 80 mm: ≤ 85kwh / m³
Ⅶ. Implémentation de plage d'épaisseur de 0 à 80 mm
Gamme d'épaisseur | Défi technique | Solution |
0,5 à 3 mm | Écrasement de surface, variation de densité ＞ 8% | Contrôle de position au niveau du micron + surtension de température de surface (230 ℃ → 5S) |
8-30 mm | Durcissement de noyau incomplet | Pénétration à température moyenne (180 ℃ ≥90S) + compensation de maintien de la pression |
50-80 mm | Pénétration de chaleur insuffisante | Presurisation graduée (0-30min: 2MPA → 30-40min: 4MPA) |
