Iii. Équipement de 1000m³ / jour
1. Traitement des matières premières
Débarbargon
Performance: taux de débarcation ≥99%, diamètre du journal 30-300 mm
Composants:
▸ Cutter rotatif hydraulique (2 × 132 kW)
▸ Lames en alliage résistant à l'usure (HRC58-62)
▸ Système de compensation de pression automatique
Capacité: 25t / h par unité
Flaque d'eau
Performance: taux de brin qualifié ≥90% (L: 80-120 mm, T: 0,4-0,7 mm)
Composants:
▸ Ø1200 mm Disque durci (280 tr / min)
▸ Système d'alimentation hydraulique (poussée 120kn)
▸ Modules de tamis (écrans φ8 / 12/16 mm)
Caractéristique: Mécanisme de lame à changement rapide (≤ 15min / outil)
2. Séchage et dépistage

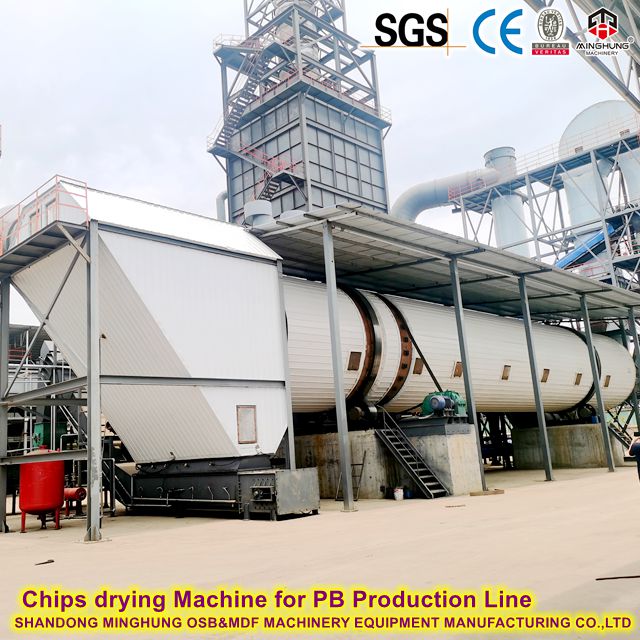

Séchoir rotatif triple passe
Performance: 10t / h Evaporation de l'eau, MC final 3 ± 0,5%
Composants:
▸ 304 tambour en acier inoxydable (Ø3,2 m × 24m)
▸ Burner de biomasse (≥3500kcal / kg)
▸ Cyclone + épurateur humide (poussière ≤ 30 mg / nm³)
Contrôle: capteurs d'entrée / sortie liés à des amortisseurs (± 2 ℃)
Tamis multi-ponts
Performance: retrait des amendes ≥95%, débit 35T / H
Composants:
▸ écrans de polyuréthane à 3 couches (maille 4/8/12 mm)
▸ Motors à double vibration (force 2 × 18,5 kN)
▸ Contrôle de vitesse VFD (amplitude 3-8 mm)
3. Mélanger et former
Système de résine à haute pression
Performance: Précision posologique de colle ± 0,3%, utilisation MDI ≥98%
Composants:
▸ Réservoir à double composant (avec veste thermique)
▸ buses assistées à l'air (taille des gouttelettes de 50 à 80 μm)
▸ Viscosenter en ligne (contrôle de dilution en temps réel)

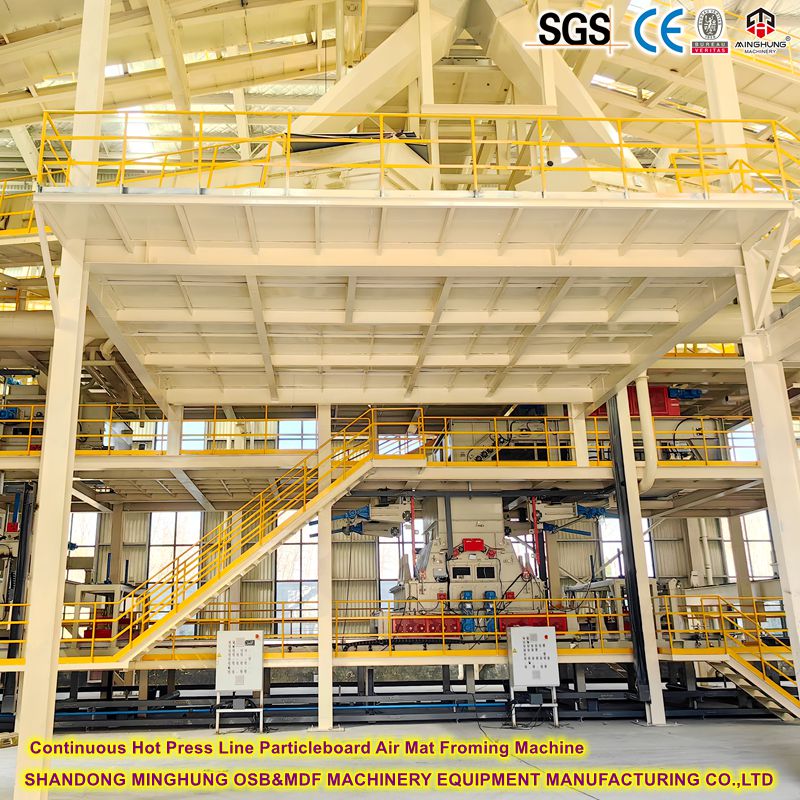

Aligneur planétaire à 4 têtes
Performance: Formation de vitesse 100㎡ / min, orientation 0-90 ° Réglable
Composants:
▸ Planetary Spareder Rolls (4 disques VFD indépendants)
▸ Scanner de densité laser (résolution de 1 mm)
▸ Réglage du grattoir hydraulique (réponse <10S)
4. pressage chaud
Presse continue à 8 ouvrants
Performance: vitesse 3-15m / min, pression 0-6MPA Stepless
Composants:
▸ 32 zones hydrauliques (375 kN / cylindre)
▸ ceinture en acier à haut tempête (1,8 mm d'épaisseur, traction de 1200 N / mm²)
▸ chauffage à l'huile thermique à 12 zones (150 kW / zone)
Techning de base:
▸ Auto-suivi de la courroie (précision ± 0,5 mm)
▸ Monteur au laser GAP (échantillonnage de 100 Hz)
5. Section de finition
Scie à tailleur quadruple
Performances: cycle 15s / coupe, erreur de longueur ≤ 0,3 mm
Composants:
▸ Lames de scie à pointe de carbure (Ø650 mm, 72T)
▸ Rail de positionnement servo (± 0,05 mm répétabilité)
▸ Système de collecte de poussière (efficacité ≥99%)

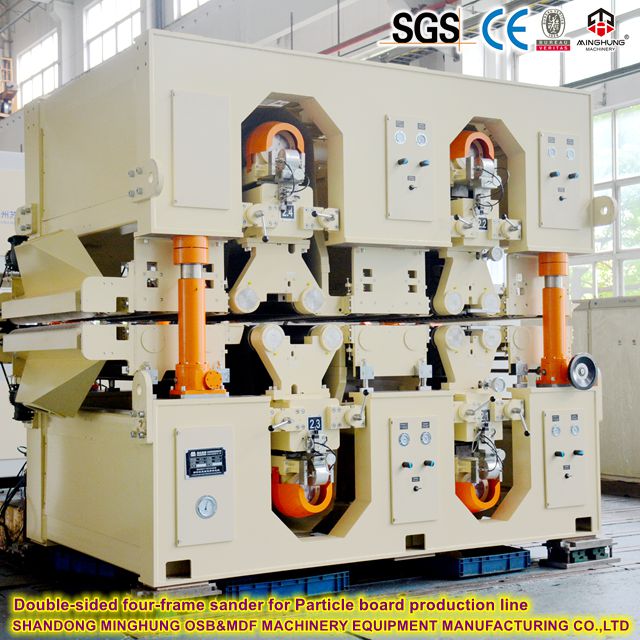

Ligne de ponçage de 8 têtes
Performance: profondeur de ponçage 0,1 à 2,0 mm, RA≤5 μm de surface
Composants:
▸ 4 rouleaux de ponçage grossier (40-80 grain)
▸ 4 ceintures de ponçage fin (120-240 grain)
▸ Contact épaisseur d'épaisseur (± 0,01 mm de précision)
Iv. Réglage de l'épaisseur en ligne
✅ Solutions de contrôle en temps réel:
1. Contrôle de hauteur de formation: réglage hydraulique du grattoir à aligner (plage de 9-22 mm, réponse <3 minutes)
2. Appuyez sur Synchronisation:
Étalonnage automatique de l'espace (SERVO MOORD PRÉCISION 0,01 mm)
Profil de pression Auto-optimisation (par exemple, 4,5 MPa pour 22 mm vs 2,8 MPa pour 9 mm)
3. Compensation de ponçage: Griner automatique basé sur la jauge d'épaisseur (± 0,3 mm Correction de tolérance)
V. Capacités de personnalisation
Dimension | Gamme standard | Personnalisation prolongée |
Épaisseur | 9/18 / 22 mm | 6-40 mm (incréments de 1 mm) |
Largeur | 1220-2440 mm | 600-2800 mm |
Longueur | 2440-5500 mm | 1000-8000 mm |
Spécial | - | Boches d'humidité / ignifuge (formaldéhyde ≤0,03 mg / m³) |
Ⅵ .Technologie d'ajustement d'épaisseur
✅ Procédure de changement de 9 → 22 mm:
1. Réglage de la formation:
Hauteur du grattoir de 4,5 mm → 1,8 mm
Le flux de brin réduit de 45% (contrôle VFD)
2. Réinitialiser la réinitialisation:
Pression de 4,5 MPa → 2,8MPA
Température de zone: zone avant ↑ 210 ℃, zone arrière ↓ 190 ℃
3. Compensation de ponçage:
Ponçage grossier + 0,5 mm
Les belles ceintures sont passées à 240 grain
Limites de personnalisation
Paramètre | Limite physique | Solution technique |
Largeur min | 600 mm | Tête de formation étroite + bord Appuyez |
Longueur maximale | 8000 mm | Système d'accélération de la carte (erreur de synchronisation ≤ 0,1%) |
Ignifuge | Oiticul 30% | Unité d'injection de résine dédiée (complément de 12 à 15%) |
Ultra-mince | Épaisseur de 6 mm | Pré-pression à haute pression (pression de ligne 1500 N / mm) |
Annotation technique profonde
1. Conception de l'efficacité thermique de la tour de séchage
Adopter l'échange de chaleur à contre-courant à trois canaux:
▸ Channel 1 (zone à haute température): gaz de combustion d'entrée à 350 ℃ → La teneur en humidité de la sciure est réduite de 45% à 20%
▸ Channel 2 (zone à température moyenne): 180 ℃ Évaporation équilibrée → teneur en humidité 20% → 8%
▸ Channel 3 (zone à basse température): 120 ℃ Séchage lent → teneur en humidité finale 3 ± 0,5%
2. Contrôle de précision de la machine à presse continue
Chaîne de réponse de réglage de l'épaisseur:
Données de jauge d'épaisseur → Siemens PLC → Valve de servo hydraulique (temps de réponse 80 ms) → Déplacement du cylindre partitionné
Pendant la production de plaques de 22 mm:
▸ Zones de pression 1-3: zone haute pression (4,5 MPa, 210 ℃) pour un réglage d'épaisseur rapide
▸ Zones de pression 4-6: zone de pression moyenne (3,2 MPa, 200 ℃) pour guérir la couche adhésive
▸ Zones de pression 7-8: zone basse pression (1,8 MPa, 190 ℃) pour la libération de contrainte
3. Données de vérification de production personnalisées
Projet personnalisé | Performance mesurée |
Plaque ultra-large de 2800 mm | Déviation de densité ≤ 2,8% (pleine largeur) |
Production continue de la plaque mince de 6 mm | Force de traction de la plaque ≥ 18MPA (EN 319 Standard) |
Plaque ignifuge (OI 32%) | Émission de formaldéhyde 0,025 mg / m³ (F ★★★★ Grade) |
Shandong MINGHUNG Machinerie en panneau à base de bois est China Professional Factory et fournisseur de la machine de fabrication de cartes OSB, de machine de fabrication de cartes et de cartes de flocons / carte de particules MDF / HDF. Quelle que soit la taille, l'épaisseur, la capacité que vous souhaitez faire et quels que soient les types de matières premières que vous utilisez, notre équipe professionnelle peut vous offrir une solution appropriée et bonne pour vous.
De A à Z, des matières premières au panneau final à base de bois, nous pouvons vous offrir toutes les machines nécessaires. y compris: déchiqueteur en bois, strander, déchiqueteur à disque, libellule, séchoir de tambour rotatif, screaseur vibrant, dosage et application du système de colle, raffineur, ligne de frorming MAT, pré-pression continue, scie à coupe transversale synchrone, ligne de ponçage multicouches / ligne à chaud à une seule couche à une couche automatique à chaud, ligne de machine à ponceau à bord automatique ， ， etc.
Dans différentes conditions telles que les matières premières différentes, l'épaisseur du panneau et la capacité différentes, les types de colle différents, toute la ligne de production peut être différente.
Soumettez vos exigences de taille pour un plan de capacité sur mesure et un devis.
