MINGHUNG taille et norme de connexion de la vanne de régulation de température électrique :
Norme de bride : bride en fonte selon GB4216-84, bride en fonte selon GB9113-88
Type de surface d'étanchéité de la bride : PN10, PN16 sont convexes
PN40 et PN64 sont concaves et convexes, et le corps de vanne est concave
Longueur de structure : GB12221-89
Interface de caloporteur de veste de type conservation de la chaleur de la veste: soudage bout à bout φ18 × 4
La bride du corps de vanne et la distance entre les faces d'extrémité de la bride peuvent être fabriquées conformément aux normes spécifiées.Tels que ANSI, JIS, DIN et autres normes
La vanne de régulation de température auto-actionnée de type bZZW ne nécessite pas d'énergie externe et est un produit actionneur qui utilise l'énergie du milieu ajusté pour réaliser un réglage automatique de la température.Pression nominale PN16, 40, 64 ;plage de réglage de la température de 0～270℃ ;le joint de connexion du régulateur de température est un filetage externe G1 ;bride standard : PN16, 40 selon BG9113-8 ;PN64 selon JB79.2-94 ;PN16 est une bride convexe ;PN40 et 64 sont des brides concaves et convexes, et le corps de vanne est concave.La longueur de la structure est conforme à la norme GB12221-89.
La vanne de régulation de température auto-actionnée a une large gamme de structures, y compris les vannes de régulation à simple siège et à manchon ZZWP, ZZWM.
Il existe deux options pour la régulation du chauffage (type B) et la régulation du refroidissement (type K).
Il a une large plage de réglage de température et est facile à régler.
Il existe des mesures de protection contre la surchauffe et la surcharge, sûres et fiables.
Le réglage de la température est pratique et peut être réglé en continu pendant le fonctionnement.
Vanne de régulation de température à commande électronique auto-actionnée ZZWPE (applicable aux plus grands diamètres et au contrôle de l'huile de transfert de chaleur).La plus grande caractéristique de cette vanne ne nécessite qu'une alimentation électrique ordinaire de 220 V.Il utilise l'énergie du milieu régulé pour réagir directement à la vapeur, aux gaz chauds, à l'huile et au gaz chauds, etc. La température du milieu est automatiquement ajustée et contrôlée, et il peut également être utilisé pour éviter la surchauffe ou l'échange de chaleur.
La vanne de régulation de température auto-actionnée de type ZZWP n'a pas besoin d'énergie externe pour régler automatiquement la température.Il convient à divers processus et conditions d'échange de chaleur et de refroidissement avec de la vapeur, de l'eau chaude, de l'huile chaude, de l'eau de refroidissement, etc. comme fluide.La série de produits comprend le type de chauffage (type B), le type de refroidissement (type K) et la confluence à trois voies ou le type Shunt (type Q/X).Ce produit est largement utilisé dans le chauffage, la climatisation, le réglage automatique de la température de l'eau chaude domestique et les conditions de travail spéciales telles que les projets de production pétrolière, chimique, textile, pharmaceutique, alimentaire et autres.

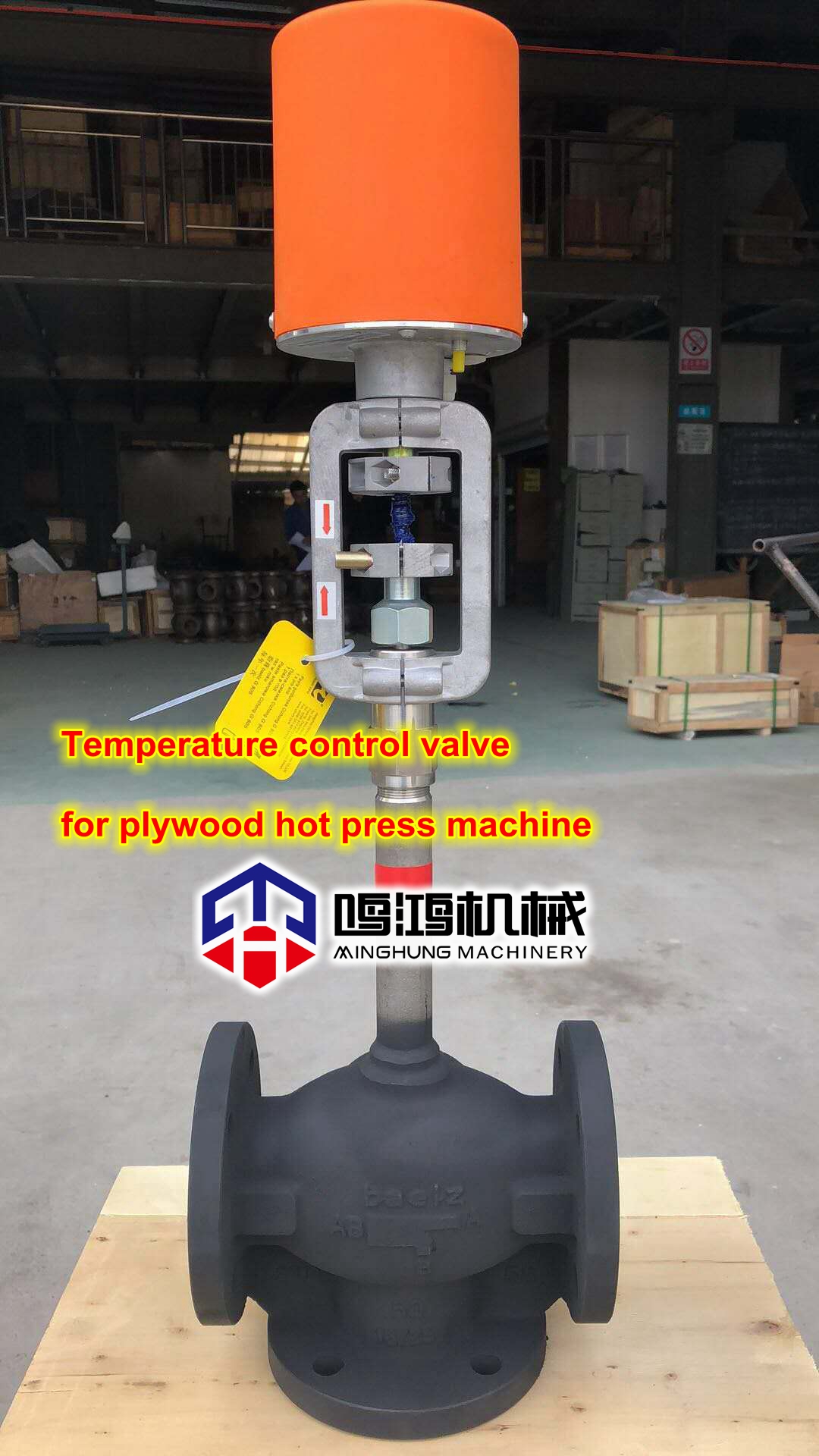

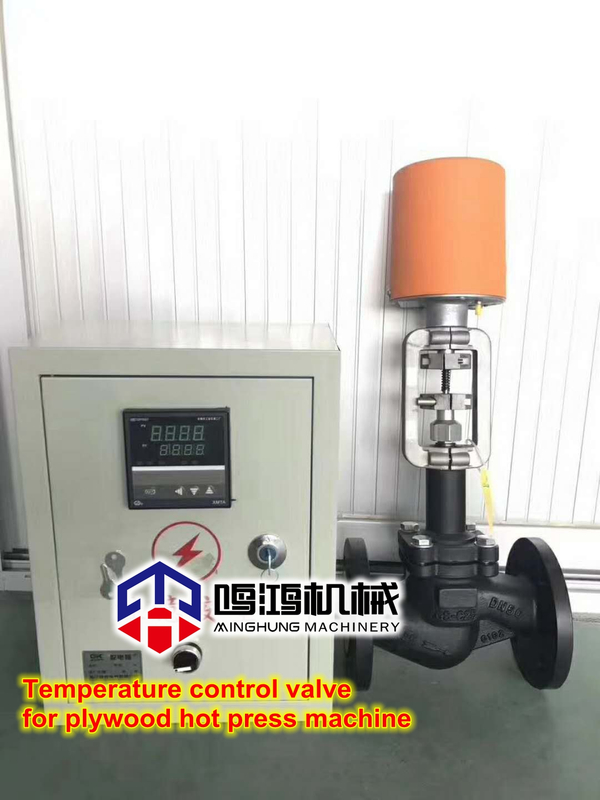

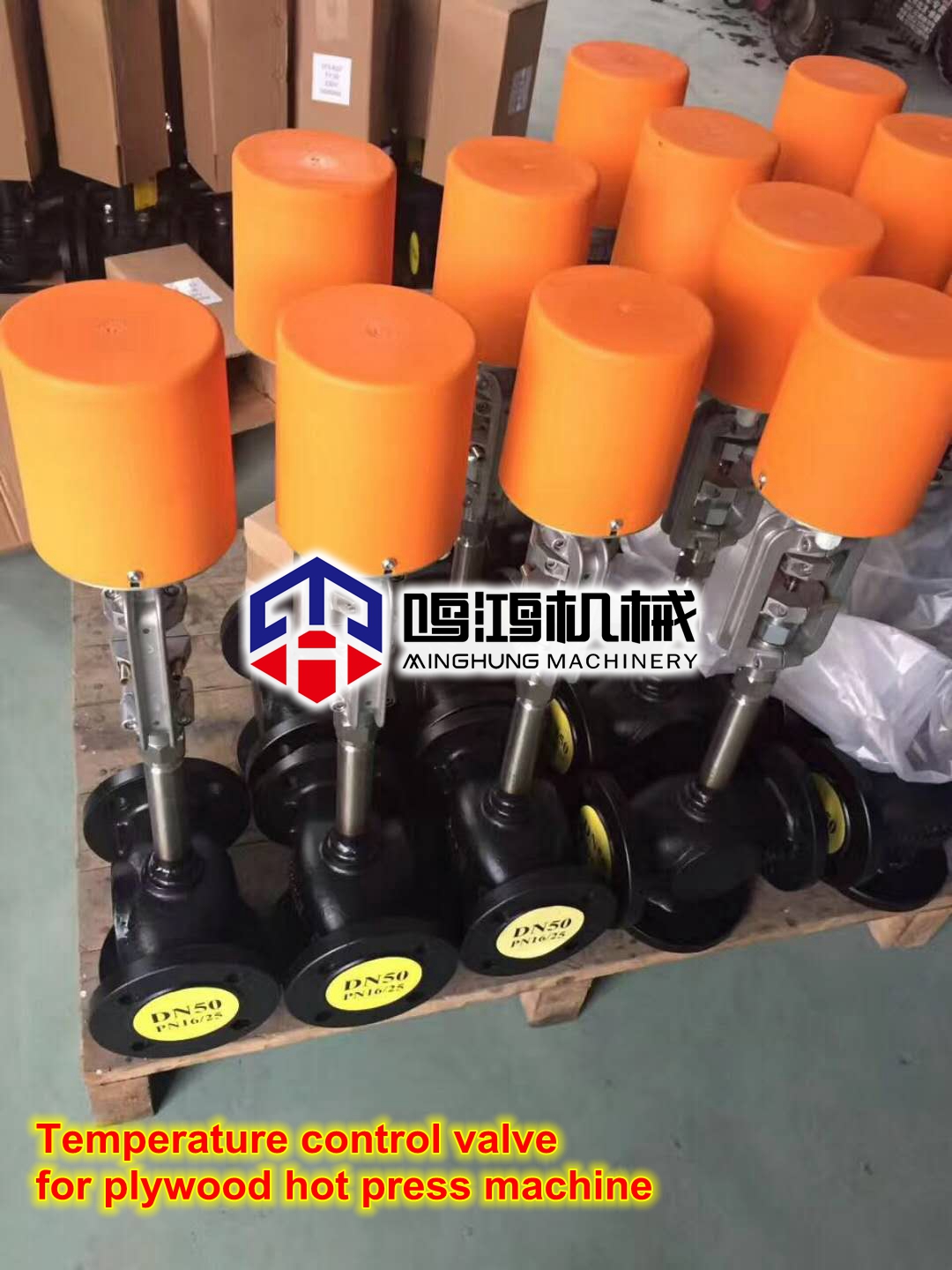

Nom du produit : Vanne de régulation de température électrique
Caractéristiques du produit : vanne de régulation de température électrique (applicable aux grands et petits diamètres et au contrôle de la température de la vapeur), les caractéristiques de cette vanne de régulation de température ne nécessitent qu'une alimentation électrique ordinaire de 220 V, utilisant l'énergie du milieu à régler, directement à la vapeur, au gaz chaud. , huile et gaz chauds, etc. La température du fluide est automatiquement ajustée et contrôlée, et elle peut également être utilisée pour éviter la surchauffe ou l'échange de chaleur.La vanne a une structure simple, une utilisation facile, un large choix de plage de réglage de la température, un temps de réponse rapide, des performances d'étanchéité fiables et peut être effectuée à volonté pendant le fonctionnement. Par conséquent, elle est largement utilisée dans l'approvisionnement en eau chaude de l'industrie chimique, du pétrole, alimentaire, textile, hôtellerie et restauration.Caractéristiques du produit : le diamètre nominal de cette série de produits est de 20 à 200 mm, la pression nominale est de 1,0, 1,6, 4,0, 6,4 MPa, la plage de température de fonctionnement est de -20 à 350 et le signal de réception est de 0 à 10 mA. .DC ou 4 à 20 mA.DC est utilisé pour modifier le débit du fluide à ajuster pour maintenir les paramètres de processus contrôlés à une valeur donnée.Parmi eux, le type de réglage à siège unique convient aux occasions où la différence de pression est faible, la viscosité moyenne est grande ou il y a une petite impureté de particules.Le type de réglage des manches convient aux grandes occasions de différence de pression.
2. Pièces et matériaux :
Corps de soupape, couvercle de soupape : HT200, ZG230-450, ZG1Cr18Ni9Ti
Bobine : ZG1Cr18Ni9Ti, revêtement en alliage Stellite renforcé de polytétrafluoroéthylène
Garniture : PTFE, graphite souple
Tige de poussée, bague : 2Cr13
Joint: panneau d'amiante en caoutchouc, 10, joint enroulé en spirale d'amiante 1Cr18Ni9Ti
Soufflets : 1Cr18Ni9Ti
questions d'installation
Installation, utilisation et entretien :
(1) Avant l'installation, le pipeline doit être installé et strictement décontaminé, et les scories de soudage et autres débris doivent être soufflés, sinon la vanne sera gravement endommagée.
(2) La vanne de régulation de température doit être installée verticalement sur la canalisation horizontale et le sens d'écoulement moyen doit être cohérent avec la flèche sur le corps de la vanne.
(3) Afin de permettre un fonctionnement continu du système de contrôle automatique ou de l'entretien de la vanne, une vanne de dérivation doit être installée, et un filtre et un manomètre doivent être installés devant la vanne.
