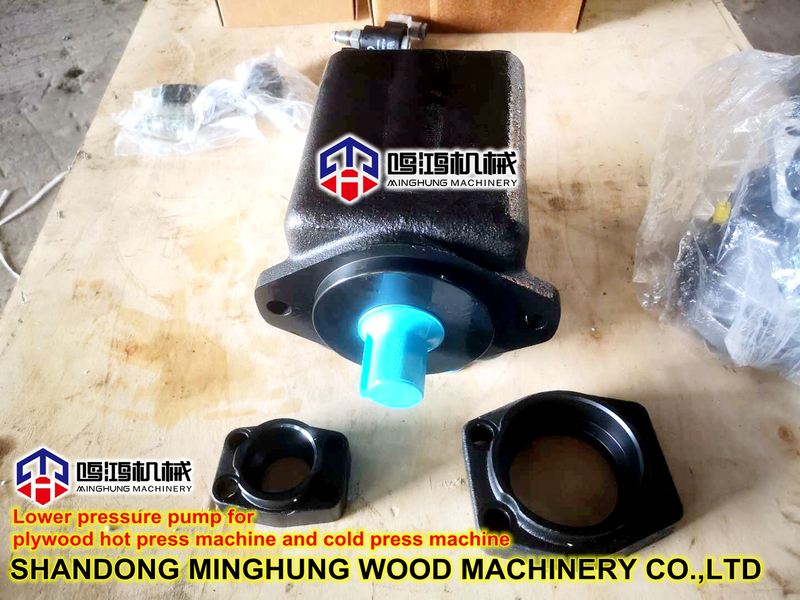

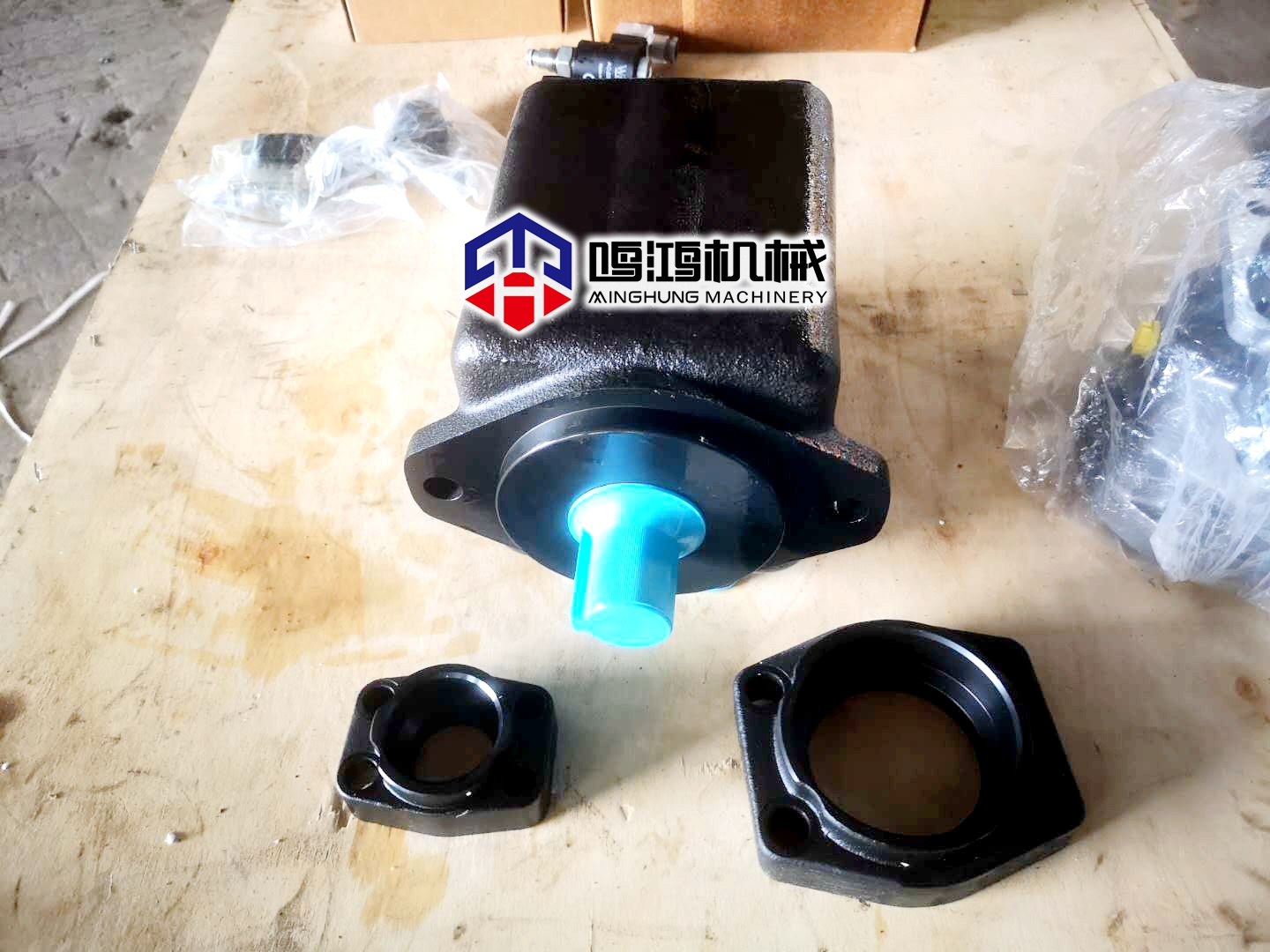

Pompe à basse pression pour station hydraulique de machine à contreplaqué
Le principe de fonctionnement de la pompe à palettes à simple effet et de la pompe à palettes à double effet
Pompe à piston, pompe hydraulique, vanne proportionnelle
Pompe hydrolique
Pompes quantitatives : pompes à palettes, pompes à pistons radiaux, pompes à engrenages.Pompe variable : pompe à palettes, pompe à pistons axiaux, pompe à commande proportionnelle-pompe multiple-pompe manuelle-pompe antidéflagrante Atex
Vérin hydraulique de servo-cylindre, cylindre hydraulique de cylindre standard cylindre anti-déflagrant cylindre d'acier inoxydable
Vanne conventionnelle et vanne modulaire, soupape de décharge, vanne pilote, électrovanne à deux étages, soupape de sécurité, commande marche/arrêt directionnelle, vanne directionnelle pneumatique, vanne directionnelle hydraulique
1. Principe de fonctionnement de la pompe à palettes à simple effet
La pompe est composée du rotor 1, du stator 2, des palettes 3, de la plaque de distribution d'huile et du couvercle d'extrémité.La surface intérieure du stator est un trou cylindrique.Il y a une excentricité entre le rotor et le stator.Les pales peuvent coulisser avec souplesse dans les fentes du rotor.Sous l'action de la force centrifuge lorsque le rotor tourne et de la pression d'huile au pied de l'aube, le haut de l'aube est solidement fixé à la surface interne du stator, donc deux aubes adjacentes, la plaque de distribution d'huile, le stator et le rotor formé une cavité de travail étanche.Lorsque le rotor tourne dans le sens antihoraire, les lames sur le côté droit de la figure s'étendent vers l'extérieur et le volume de la chambre de travail scellée augmente progressivement, créant un vide, de sorte que l'huile est aspirée à travers l'orifice d'aspiration d'huile 6 et la fenêtre supérieure du plaque de distribution d'huile 5. Et sur le côté gauche de l'image.Les aubes sont rétractées vers l'intérieur, le volume de la cavité scellée est progressivement réduit et l'huile dans la cavité scellée est expulsée à travers une autre fenêtre de la plaque de distribution d'huile et de l'orifice de pression d'huile 1 et sortie vers le système.Ce type de pompe aspire et pressurise l'huile une fois pendant le processus d'un tour du rotor, on l'appelle donc pompe à simple effet.Le rotor est soumis à une force déséquilibrée hydraulique radiale, il est donc également appelé pompe déséquilibrée et sa charge de roulement est relativement importante.Le déplacement de la pompe peut être modifié en modifiant l'excentricité entre le stator et le rotor, ce type de pompe est donc une pompe variable.
2. Principe de fonctionnement de la pompe à palettes à double effet
Son principe de fonctionnement est similaire à celui d'une pompe à palettes simple effet.La différence est que la surface du stator est composée de huit parties de deux arcs de rayon long, de deux arcs de rayon court et de quatre courbes de transition, et le stator et le rotor sont concentriques..Dans le cas où le rotor tourne dans le sens des aiguilles d'une montre sur la figure, le volume de la chambre de travail étanche augmente progressivement dans les coins supérieur gauche et inférieur droit, qui est la zone d'aspiration d'huile, et diminue progressivement dans les coins inférieur gauche et supérieur droit, ce qui est la zone de pression d'huile ;zone d'aspiration d'huile Il y a une section de zone de joint d'huile entre la zone de pression d'huile et les séparer.Le rotor de cette pompe tourne une fois, chaque chambre de travail scellée effectue deux fois l'aspiration et la pression d'huile, c'est pourquoi on l'appelle une pompe à palettes à double effet.Les deux zones d'aspiration et les deux zones de pression de la pompe sont radialement symétriques et la pression hydraulique agissant sur le rotor est radialement équilibrée, elle est donc également appelée pompe à palettes équilibrée.
Le débit instantané de la pompe à palettes à double effet est pulsé et le taux de pulsation est faible lorsque le nombre de palettes est un multiple de 4. Pour cette raison, le nombre de pales d'une pompe à palettes à double effet est généralement de 12 ou 16. .
