Contreplaqué de taille réglable de 3x6 à 5x10 pieds faisant la machine
La ligne de production intègre des processus complets de fabrication de contreplaqué, notamment le pelage rotatif, le séchage, le collage, le drapage, le prépressage, le pressage à chaud, le détourage et le ponçage. Avec le système de contrôle centralisé PLC + HMI, la commutation des spécifications est rapide et pratique, améliorant considérablement la flexibilité de la production. Il est particulièrement adapté aux clients qui doivent fournir simultanément des coffrages de construction conventionnels et des panneaux spéciaux surdimensionnés tels que des planchers de camions et des panneaux de meubles spéciaux.
Contexte du marché et positionnement du produit
Le marché mondial du contreplaqué montre une diversification croissante des spécifications des produits. Le marché du coffrage de construction adopte généralement la norme 4 × 8 pieds (1 220 × 2 440 mm), tandis que les secteurs de la fabrication de meubles, des revêtements de sol pour camions et de l'ingénierie décorative affichent une demande croissante de panneaux de taille étendue, notamment 3 × 6 pieds (915 × 1 830 mm), 4 × 10 pieds (1 220 × 3 050 mm) et 5 × 10 pieds (1 525 × 3 050 mm).
Les lignes de production de contreplaqué traditionnelles sont généralement fixées selon une seule spécification, ce qui nécessite un arrêt et une modification en cas de changement de spécification. Ce produit répond à ce problème de l'industrie avec un concept de conception de spécifications réglables, permettant aux clients d'obtenir un modèle de fabrication flexible « une ligne de production, des produits à spécifications multiples », réduisant considérablement les investissements en équipements et les coûts d'exploitation.

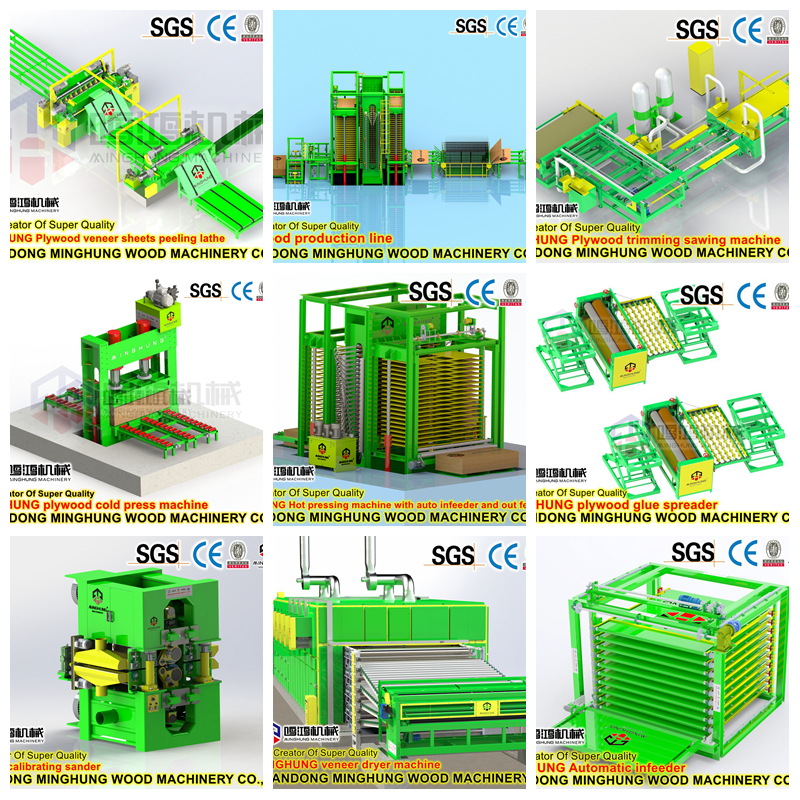

Composition de la ligne de production et flux de processus
1. Préparation des matières premières et pelage du placage
Principales étapes du processus : traitement des bûches et pelage du placage. Les grumes sont d'abord coupées dans les longueurs requises (par exemple, des billettes de 4 pieds ou 8 pieds), puis introduites dans un éplucheur rotatif, qui coupe continuellement la grume en un ruban de placage continu à une épaisseur prédéfinie. Pour garantir la qualité du pelage, les bûches nécessitent parfois un traitement à la vapeur ou un trempage dans l'eau chaude pour les ramollir, en particulier pour les essences de feuillus.
Principaux équipements de production :
Scie à tronçonner : coupe les bûches en billettes de longueur standard.
Écorceur : enlève l'écorce des bûches.
Machine à éplucher rotative/tour : L'équipement de base de la ligne, utilisé pour éplucher les grumes en rubans de placage continus.
machine à couper les bûches
écorceuse de grumes
machine à éplucher les bûches
2. Séchage et conditionnement des placages
Principales étapes du processus : séchage, découpage et jointoiement du placage. Les placages fraîchement déroulés ont une teneur élevée en humidité et doivent être séchés dans des séchoirs dans la plage idéale de 8 à 12 %. Après séchage, les placages sont coupés aux dimensions spécifiées. Pour les panneaux de grand format, les placages étroits doivent être joints/collés en feuilles pleine largeur (par exemple, 4 × 8 pi ou 5 × 10 pi).
Principaux équipements de production :
Séchoir à placage : réduit la teneur en humidité du placage ; disponible en types à courroie maillée et à rouleaux.
Clipper / Veneer Jointer / Splicer : Coupe les placages ou épisse des bandes étroites en feuilles grand format pour répondre à la plage de spécifications de 3 × 6 à 5 × 10 pieds.
séchoir à placage
Dégauchisseuse de placage
3. Collage, Lay-up et Pré-pressage
Principales étapes du processus : collage, drapage et pré-pressage. Les placages séchés et conditionnés sont enduits d'adhésif, puis disposés selon une structure symétrique à grains croisés (sens de grain perpendiculaire alterné) pour former un tapis. Après la superposition, le mat subit un prépressage dans une presse à froid pour obtenir une liaison préliminaire et une stabilité de forme, facilitant ainsi l'alimentation dans la presse à chaud suivante.
Principaux équipements de production :
Épandeur de colle : applique uniformément l'adhésif sur les surfaces de placage ; offre généralement une capacité de collage double face.
Ligne de superposition : système d'assemblage automatique ou semi-automatique de placage à grains croisés, essentiel pour garantir la qualité des panneaux.
Presse à froid/prépresse : applique une pression sur le tapis à température ambiante pour une mise en forme préliminaire.

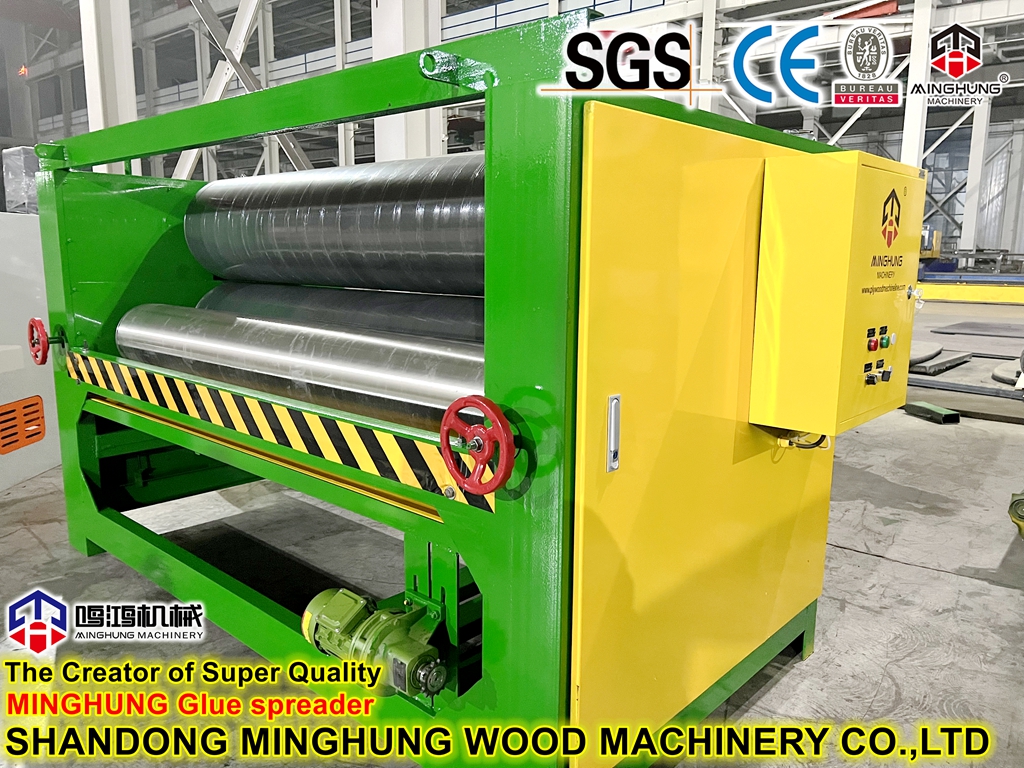

épandeur de colle
presse à froid
4. Pressage à chaud, coupe et ponçage
Principales étapes du processus : pressage à chaud, coupe des bords et finition de surface. Il s’agit du processus principal déterminant les performances finales du panneau. Le tapis est soumis à un pressage à chaud à haute température (par exemple 180 à 220 °C) et à haute pression (par exemple 20 à 25 MPa) pour durcir l'adhésif et consolider le panneau. Après refroidissement et conditionnement, la planche brute est découpée aux dimensions finales (par exemple, 3 × 6 à 5 × 10 pieds) à l'aide de scies à tronçonner et de dimensionnement des bords, et enfin poncée pour garantir la précision de l'épaisseur et la douceur de la surface.
Principaux équipements de production :

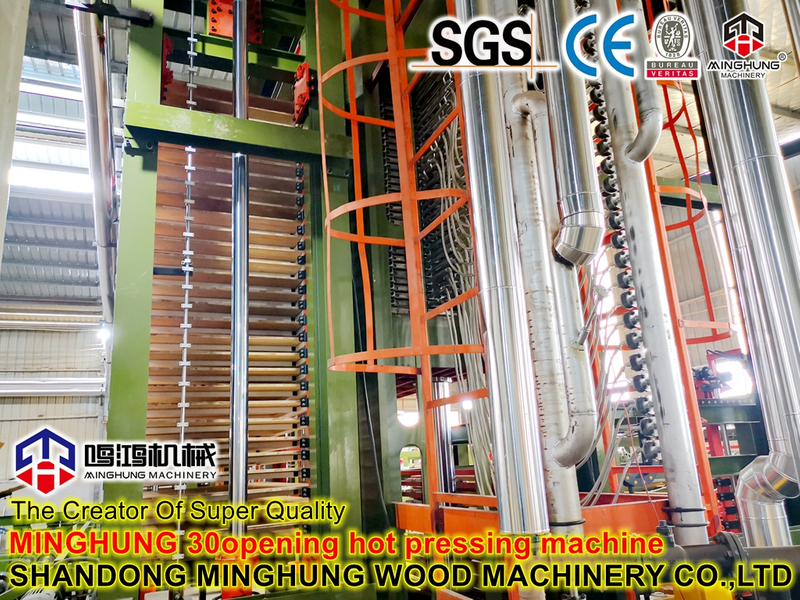

Presse à chaud : L'équipement de base de toute la ligne. Pour les produits grand format dont vous avez besoin, les dimensions du plateau doivent couvrir la spécification de 5 × 10 pieds et intégrer des systèmes de contrôle de l'épaisseur. Les équipements de qualité professionnelle (par exemple, la série R7) prennent en charge les spécifications de 5×10 pieds avec des temps d'ouverture de presse extrêmement courts et une précision de température de ±2°C.
Scie à tailler/dimensionner les bords : coupe les panneaux bruts pressés à chaud aux dimensions finies précises ; les spécifications de l’équipement doivent correspondre à la gamme de produits.
Ponceuse : effectue un calibrage de l'épaisseur et un ponçage fin de la surface sur les panneaux découpés, garantissant une tolérance ≤ ± 0,2 mm.
presse
scie à bordure
ponceau
Spécifications techniques
Paramètre | Spécification |
Spécifications du produit réglables | 3 × 6 pieds (915 × 1830 mm) à 5 × 10 pieds (1525 × 3050 mm) |
Gamme d'épaisseur du produit | 8 à 40 mm (extension personnalisable) |
Épaisseur du placage | 0,5 à 3,0 mm (réglable) |
Capacité de production annuelle | 30 000 à 100 000 m³ |
Taux d'application de colle | 180-220 g/m² (double face) |
Température de presse à chaud | 180-220°C |
Pression de presse à chaud | 20 à 25 MPa |
Cycle de pressage à chaud | 5 à 20 minutes (selon l'épaisseur et l'adhésif) |
Teneur en humidité du produit fini | 6 % à 12 % |
Tolérance d'épaisseur | ≤ ± 0,2 mm |
Système de contrôle | Écran tactile PLC + HMI, prend en charge le stockage des recettes de spécifications |
Mécanisme d'ajustement des spécifications
Les technologies de base permettant un passage flexible des spécifications de 3×6 à 5×10 pieds sur cette ligne de production comprennent :
1. Adaptabilité de la taille du plateau
Les dimensions du plateau de presse à chaud sont conçues pour les spécifications maximales de 5 × 10 pieds. Grâce à des limiteurs d'épaisseur réglables et des systèmes de positionnement latéral, toutes les spécifications de panneaux plus petits peuvent être adaptées.
2. Système de coupe réglable
Les positions des scies à tronçonner et à coupe-bordure ainsi que les courses de coupe sont entraînées par des servomoteurs. Pour les modifications de spécifications, saisissez simplement les dimensions cibles sur l'écran tactile de l'IHM et le système effectue automatiquement les ajustements de positionnement, avec un temps de changement ≤ 30 minutes.
3. Stockage des recettes de mise en page
Le système PLC peut stocker plusieurs recettes de stratification (nombre de couches, combinaisons d'épaisseurs de placage, taux d'application de colle, etc.). Les modifications des spécifications sont exécutées avec un rappel de recette en une seule touche, garantissant que les paramètres du processus correspondent aux spécifications.
4. Adaptabilité de la largeur de ponçage
La largeur d'entrée de la ponceuse est réglable pour s'adapter à différentes largeurs de panneaux, évitant ainsi les problèmes de désalignement lors du traitement de panneaux étroits sur des ponceuses larges.
Spécifications et applications applicables
Spécification | Taille impériale | Taille métrique | Applications typiques |
3×6 pieds | 3'×6' | 915 × 1830mm | Petits panneaux de meubles, panneaux décoratifs, emballages |
4×8 pieds | 4'×8' | 1220 × 2440mm | Coffrage de construction, panneaux de mobilier général (standard) |
4×10 pieds | 4'×10' | 1220×3050mm | Composants de meubles étendus, planchers de camions |
5×10 pieds | 5'×10' | 1525 × 3050mm | Panneaux spéciaux pour camions, grands panneaux décoratifs, coffrages larges |
La ligne de production peut également produire des produits d'épaisseurs multiples dans une plage de 8 à 40 mm, avec des options de matériaux de base comprenant le peuplier, l'eucalyptus, le bouleau, le pin et les noyaux mixtes..
peuplier
eucalyptus
bouleau
Avantages concurrentiels clés
1. Capacité de fabrication flexible
Une ligne de production couvre toute la gamme de spécifications allant de 3 × 6 à 5 × 10 pieds, éliminant ainsi le besoin d'acheter plusieurs lignes à spécifications fixes, réduisant ainsi considérablement l'investissement en équipement. Le changement rapide des spécifications aide les clients à répondre de manière flexible aux demandes de commandes diversifiées.
2. Capacité de traitement grand format
Prend en charge la production de panneaux surdimensionnés jusqu'à 5 × 10 pieds, répondant aux demandes haut de gamme du marché telles que les revêtements de sol pour camions spécialisés et les grands panneaux décoratifs, élargissant les gammes de produits des clients et améliorant la rentabilité.
3. Haut niveau d'automatisation
Le système de contrôle centralisé PLC + HMI avec commutation de recette de spécification à une touche réduit le temps de réglage manuel et la probabilité d'erreur. Peut s'interfacer avec les systèmes MES pour la gestion des données de production.
4. Assurance qualité des produits
Faisant référence à la technologie de presse avancée internationale, la presse à chaud atteint une uniformité de température élevée (précision ±2°C) sans zones froides, garantissant une qualité de panneau constante sur l'ensemble du panneau. Un contrôle précis de l'épaisseur minimise les pertes de ponçage.
5. Personnalisation flexible
Configurations personnalisées disponibles en fonction des conditions du site client, des caractéristiques des matières premières et des marchés cibles, y compris la capacité de production, le niveau d'automatisation et les normes environnementales.
Services et assistance
Consultation préliminaire : analyse de marché, positionnement des spécifications, évaluation du retour sur investissement
Conception personnalisée : solutions de ligne sur mesure basées sur le site, les matières premières et les marchés cibles
Fabrication d'équipements : contrôle de qualité strict, livraison à temps
Installation et mise en service : équipe professionnelle pour l'installation, la mise en service et la production d'essai sur site
Formation du personnel : formation complète sur les opérations, la maintenance et le changement de spécifications
Service après-vente : fourniture de pièces de rechange, diagnostics à distance, inspections régulières, assistance à l'extension des spécifications
Prise en charge des processus : services d'optimisation des paramètres de processus pour différents produits de spécification
Pourquoi nous choisir ?
Nous ne sommes pas seulement des fournisseurs d’équipements, mais aussi vos partenaires commerciaux fiables. Nous proposons une solution clé en main couvrant la planification de l'usine, l'installation des équipements, la mise en service, la formation du personnel et le support après-vente. Nous choisir, c'est choisir la qualité, l'innovation et un soutien continu.
