Composition structurelle détaillée

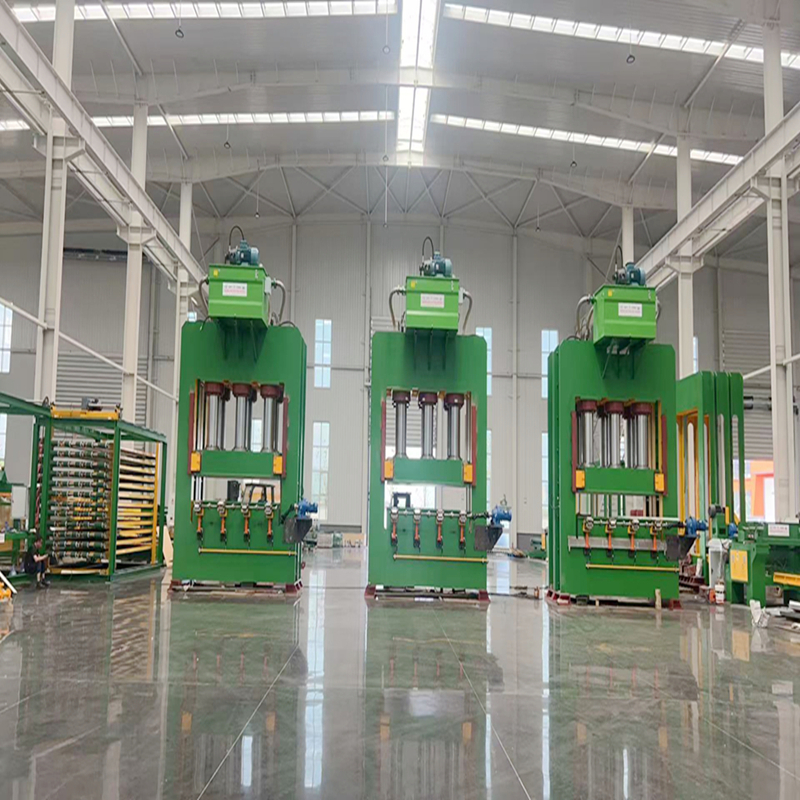

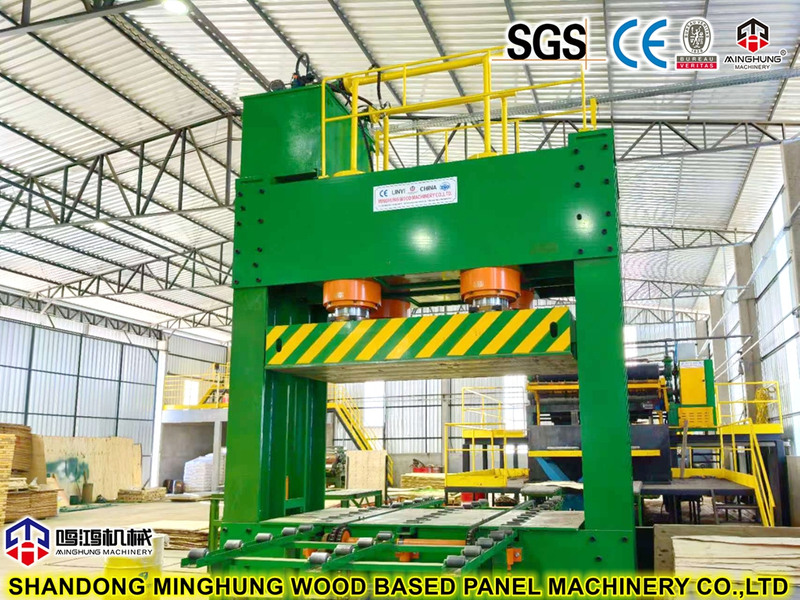

(1) Cadre principal (structure de type cadre)
Intégralement soudé à l'aide de plaques d'acier Q345 de haute qualité à haute résistance, avec des dimensions de section optimisées grâce à une analyse par éléments finis pour garantir une déformation minimale du cadre dans des conditions de pleine charge de 500 tonnes.
Les poutres et colonnes supérieures et inférieures forment une structure de cadre fermée avec une répartition raisonnable des forces et une forte résistance aux charges excentriques.
Après le soudage, l'ensemble du cadre subit un recuit de détente dans un grand four à gaz pour éliminer complètement les contraintes de soudage internes, garantissant ainsi une stabilité dimensionnelle à long terme.
Toutes les surfaces de contact critiques sont usinées avec précision en une seule configuration sur une grande fraiseuse à portique CNC, garantissant le parallélisme, la perpendiculaire et la précision de position.
(2) Table de travail fixe (plateau inférieur)
Grande épaisseur et haute rigidité, avec une surface de travail rectifiée avec précision pour obtenir une planéité ≤0,03 mm/m.
La surface de travail offre une dureté élevée et une excellente résistance à l'usure, restant sans rayures en cas d'utilisation à long terme.
(3) Faisceau mobile (plateau supérieur)
Fabriqué à partir de plaques d'acier à haute résistance comme la table de travail fixe, avec des surfaces de travail usinées avec précision.
Équipé de dispositifs de guidage de haute précision aux quatre coins pour garantir une précision horizontale et une précision de positionnement reproductible pendant le levage et l'abaissement.
Relié aux tiges de piston du cylindre via des charnières sphériques ou des connexions rigides pour assurer une transmission uniforme de la pression.

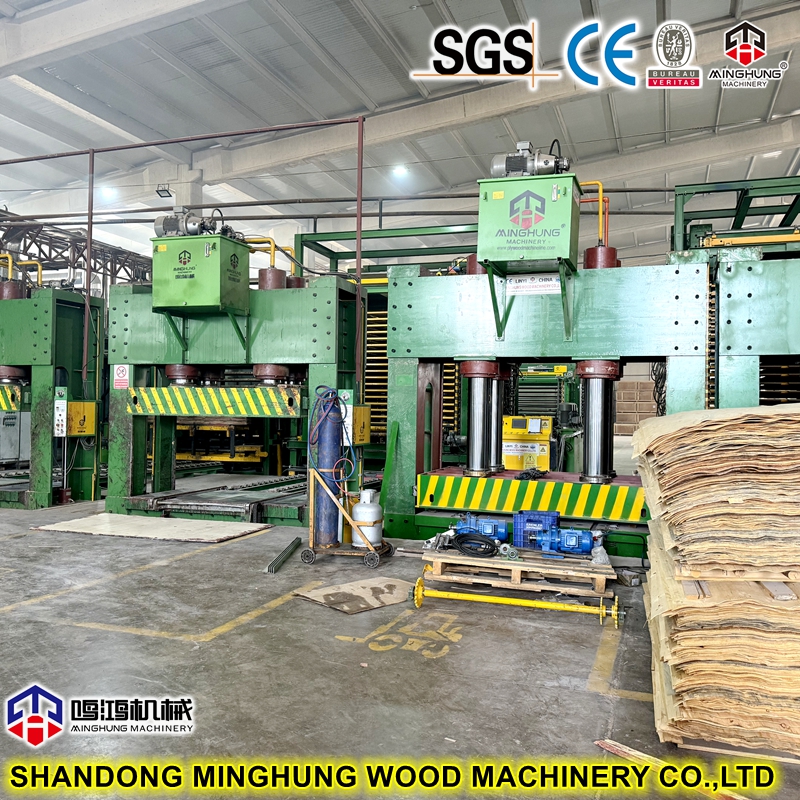

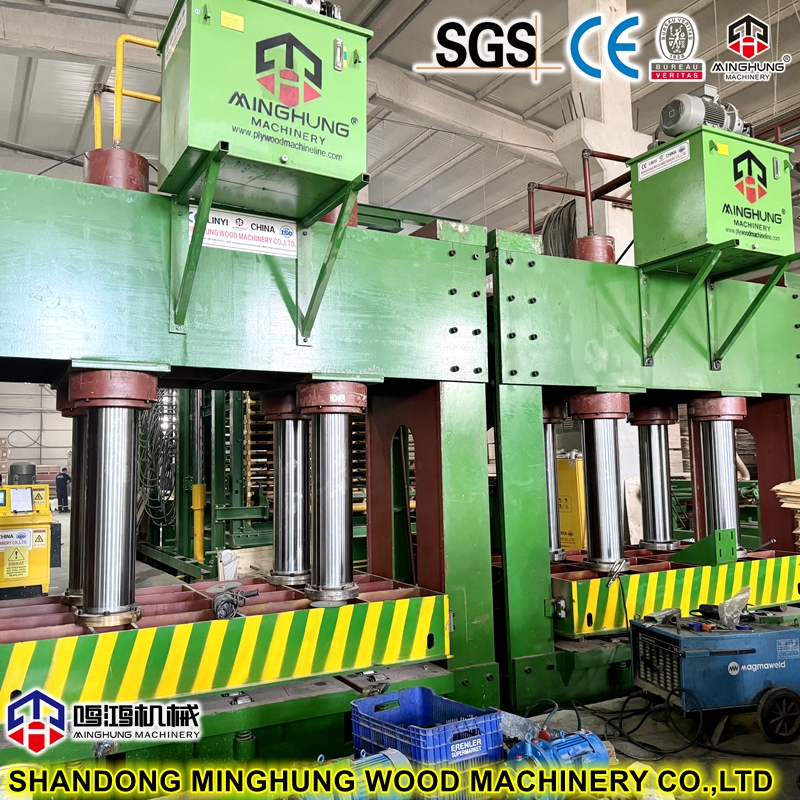

(4) Système de cylindre principal

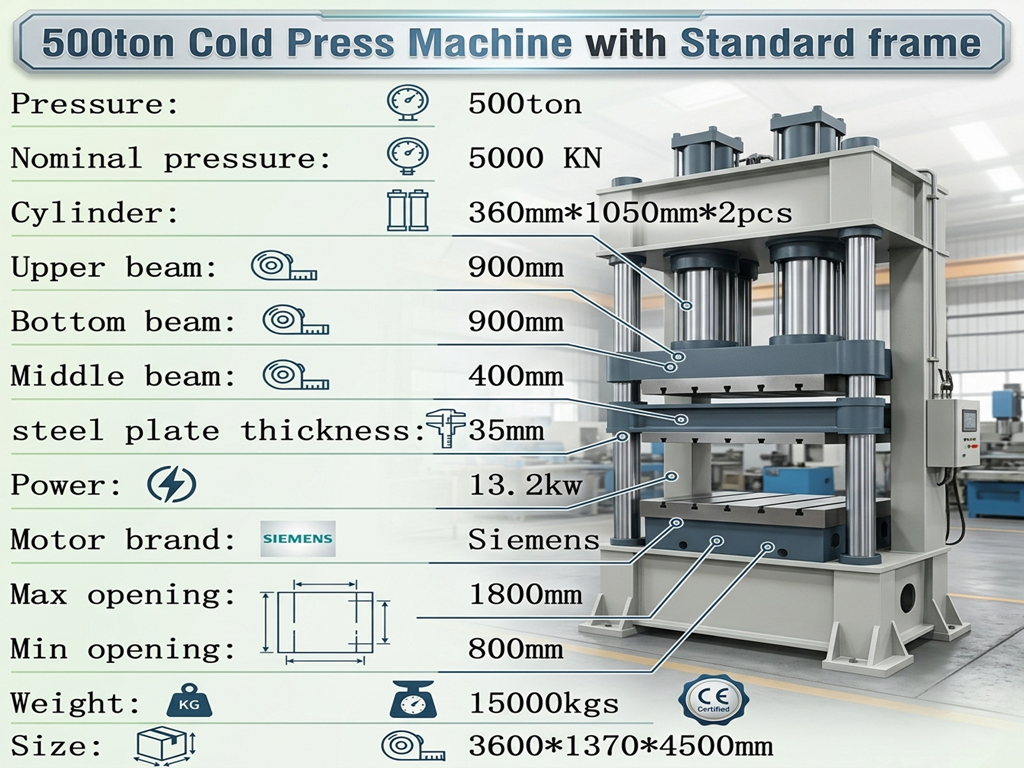

Équipé de 2 cylindres principaux de type piston ou piston de grand diamètre (Φ320 mm ou Φ360 mm), avec une force de sortie totale de 500 tonnes.
Les corps de cylindre sont constitués de tubes en acier sans soudure de haute qualité avec des surfaces internes affûtées atteignant une finition de surface Ra≤0,4 μm, offrant une résistance à l'usure et à la pression.
Les tiges de piston sont chromées dur pour une dureté de surface élevée, une résistance à la corrosion et un faible frottement.
Les joints sont sélectionnés parmi des marques de renommée internationale pour garantir un fonctionnement sans fuite à long terme.
(5) Système d'unité de puissance hydraulique
Utilise une pompe à pistons axiaux ou une pompe à palettes de grande cylindrée couplée à un moteur haute puissance (18,5 kW/22 kW) pour fournir une puissance hydraulique suffisante et stable.
Groupes de valves hydrauliques intégrés, offrant un contrôle précis et une réponse rapide.
Équipé d'un réservoir d'huile de grande capacité pour une dissipation thermique efficace et une température d'huile stable.
Équipé de filtres à huile de retour et de reniflards d'air pour maintenir la propreté de l'huile du système.
Refroidisseur d'huile en option (refroidi par air ou par eau) disponible pour les environnements à haute température ou les opérations continues à forte charge.
(6) Système de contrôle électrique
Utilise un PLC de marque bien connue comme contrôleur principal pour un contrôle de séquence entièrement automatique.
Équipé de capteurs de pression et de capteurs de déplacement de haute précision pour une surveillance en temps réel de la force de pression et de la position du plateau.
Le panneau de commande comporte des boutons poussoirs ou un écran tactile pour définir les paramètres du processus tels que la pression, le temps de maintien et la vitesse de levage.
Comprend un maintien automatique de la pression, une compensation automatique de la pression, une libération de pression chronométrée et des fonctions d'autodiagnostic des pannes.
Interfaces de communication industrielles réservées à la connectivité des données avec des ordinateurs hôtes ou des systèmes MES.
