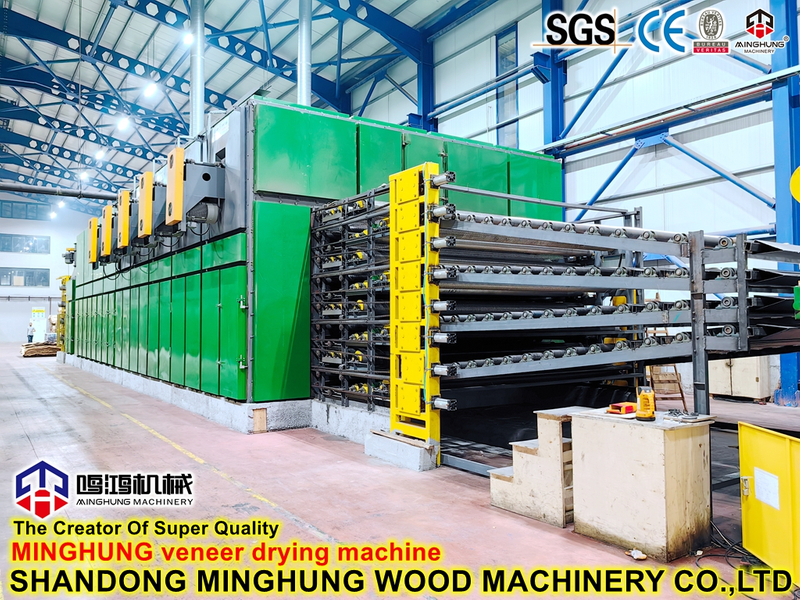

 Description du produit

La machine de séchage spécialisée pour contreplaqué à déshydratation rapide est un équipement de séchage industriel de haute technologie conçu avec des principes thermodynamiques et aérodynamiques avancés. Il est spécialement conçu pour relever les défis industriels tels que les longs cycles de séchage, la consommation d'énergie élevée et la teneur en humidité inégale lors de la production de contreplaqué. En optimisant la circulation de l'air chaud, en permettant un contrôle précis de la température et en intégrant une technologie de déshydratation intelligente, cette machine permet un séchage rapide, efficace et uniforme du contreplaqué, des placages et d'autres panneaux à base de bois. C'est la solution idéale pour les entreprises modernes de transformation du bois qui souhaitent améliorer la qualité des produits, réduire les coûts opérationnels et renforcer la compétitivité du marché.

|

 Principe de travail principal

Le cœur de la machine réside dans son système « Augmentation progressive de la température + Déshumidification par convection forcée ».

1.  Étape de préchauffage : utilise un flux d'air à basse température et à vitesse moyenne pour préchauffer uniformément les panneaux, empêchant ainsi les fissures et les déformations causées par l'évaporation rapide de l'humidité de surface.

2.  Étape de séchage à taux constant : Le système élève la température jusqu'au niveau de séchage optimal. Des ventilateurs haute puissance et résistants à la chaleur font ensuite circuler de force l'air chaud à une vitesse et une uniformité élevées à travers chaque couche de la pile. Ce flux d’air puissant évacue directement l’eau libre de l’intérieur des panneaux, permettant une déshydratation rapide.

3.  Étape de conditionnement et d'équilibrage : Dans la phase finale, le système ajuste automatiquement la température et l'humidité pour « conditionner » les panneaux. Cela équilibre les contraintes internes et la teneur en humidité, garantissant la stabilité dimensionnelle et empêchant la déformation lors du traitement ultérieur ou de l'utilisation finale.

|

 Principales caractéristiques et avantages

  Séchage à grande vitesse et haute efficacité : la conception unique des conduits d'air et la technologie de convection forcée peuvent raccourcir le cycle de séchage de plus de 50 % par rapport aux fours de séchage traditionnels, augmentant ainsi considérablement la capacité de production.

  Économie d'énergie et respectueux de l'environnement : utilise des systèmes d'isolation et de récupération de chaleur à haute efficacité pour minimiser les pertes thermiques. Compatible avec plusieurs sources de chaleur (vapeur, gaz naturel, électricité, pellets de biomasse), offrant une grande adaptabilité et de faibles coûts d'exploitation.

  Séchage uniforme et rendement élevé : un système de circulation d'air horizontal ou vertical garantit une température et un flux d'air constants sur tous les points de la chambre de séchage. Il en résulte une teneur en humidité très uniforme pour chaque feuille de contreplaqué, empêchant ainsi efficacement la flexion, la déformation, la fissuration et d'autres défauts.

  Contrôle intelligent et fonctionnement facile : équipé d'un automate entièrement automatique et d'un système de contrôle à écran tactile. Les utilisateurs définissent simplement la courbe de séchage et le système termine automatiquement l'ensemble du processus, fournissant une surveillance en temps réel et un enregistrement des données de température, d'humidité et de durée, permettant un fonctionnement sans personnel.

  Sûr, fiable et durable : les composants clés sont fabriqués en acier inoxydable de haute qualité et en matériaux anticorrosion, garantissant une construction robuste. Des protections de sécurité intégrées à plusieurs niveaux (par exemple, alarme de surchauffe, protection contre les surcharges du moteur, système d'extinction d'incendie) garantissent un fonctionnement stable et à long terme.

  Spécialisé pour le contreplaqué : les courbes de pression et de température du flux d'air sont optimisées pour la structure laminée du contreplaqué, protégeant la résistance de la ligne de colle tout en éliminant rapidement l'humidité, sans compromettre l'efficacité du collage.

|

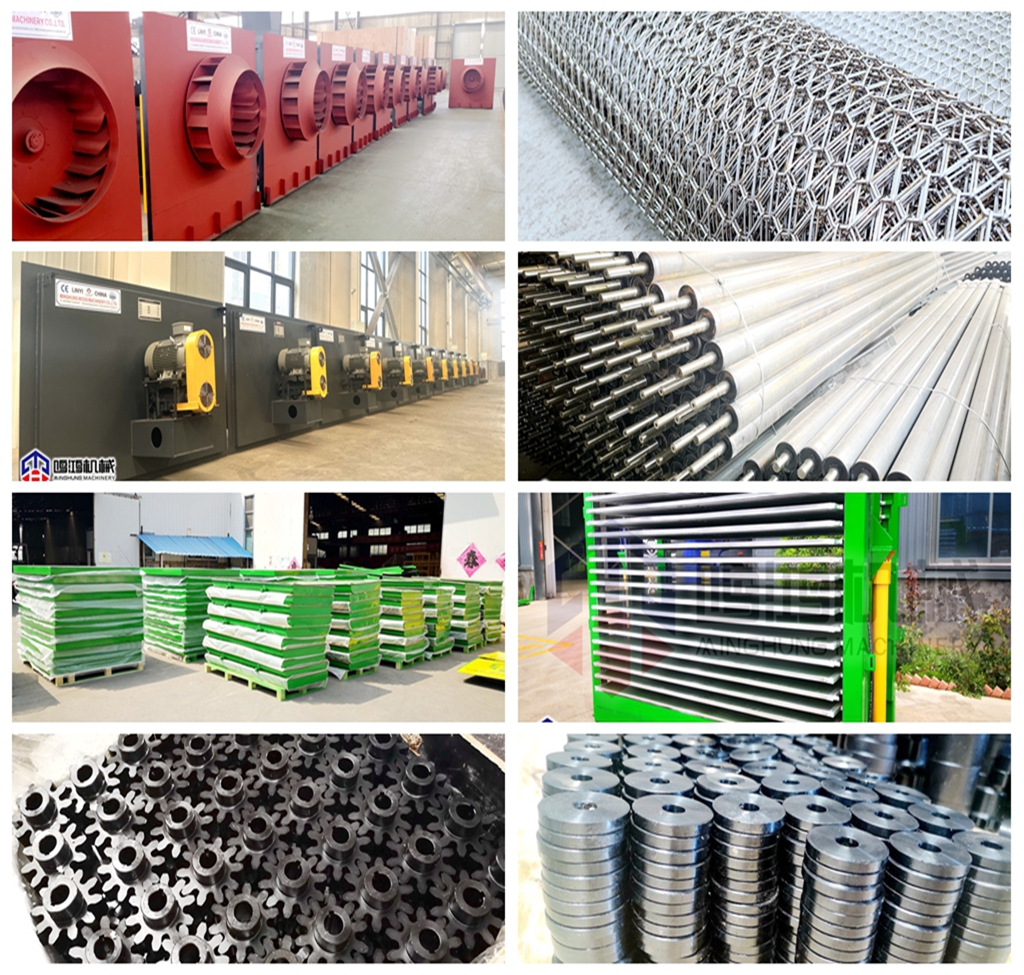

 Principaux composants

Ce séchoir est un système complexe, et son fonctionnement efficace et stable repose sur la synergie des éléments clés suivants :

1. Chambre de séchage/boîtier

  Fonction : Il s'agit de la structure principale de l'équipement, formant un espace de séchage fermé pour contenir le contreplaqué et maintenir un environnement de séchage interne stable.

  Introduction détaillée : Généralement construit à partir de panneaux isolés modulaires. Les murs présentent une structure « sandwich » avec une couche intérieure et extérieure de plaques d'acier de couleur ou d'acier inoxydable, remplies d'un isolant en laine de roche haute densité et résistant à la chaleur. Cette structure minimise les pertes de chaleur, améliore l’efficacité énergétique et garantit une température de surface externe sûre. La chambre est renforcée par des nervures robustes pour assurer l'intégrité structurelle. La grande porte est de type isolé bien scellé, équipée d'une fenêtre d'observation et de joints résistants aux températures élevées.

2. Système de circulation d'air chaud

  Fonction : Responsable de générer un flux d'air forcé et uniforme dans la chambre, permettant à l'air chaud de pénétrer dans chaque couche de la pile de contreplaqué, évacuant l'humidité pour un séchage uniforme.

  Introduction détaillée : c'est l'élément essentiel pour parvenir à une « déshydratation rapide ». Le système comprend :

      Ventilateurs de circulation haute puissance : généralement des ventilateurs axiaux ou centrifuges résistants aux températures élevées et capables de générer une pression statique élevée, garantissant un volume et une pression d'air suffisants pour forcer l'air à travers des panneaux étroitement empilés.

      Conduits d'air et buses/grilles :  des conduits aérodynamiquement optimisés et des sorties d'air uniformément réparties garantissent une vitesse et une température du vent constantes sur tous les points de la chambre, éliminant ainsi les points morts.

      Moteur de circulation : souvent contrôlé par un variateur de fréquence, permettant d'ajuster la vitesse du ventilateur pour différentes étapes de séchage, améliorant ainsi l'efficacité énergétique.

3. Système de chauffage

  Fonction : Fournit la source de chaleur pour l’ensemble du processus de séchage ; le cœur de l’apport énergétique.

  Introduction détaillée : Offre une grande flexibilité pour s'adapter à la disponibilité énergétique locale :

      Système de chauffage électrique : chauffe via des éléments/tubes chauffants électriques, permettant un contrôle précis et un fonctionnement propre, mais avec des coûts de fonctionnement plus élevés.

      Fournaise à air chaud au gaz/mazout : génère de l'air chaud propre en brûlant du gaz naturel, du GPL ou du diesel ; un choix courant avec des coûts d’exploitation inférieurs.

      Réchauffeur à vapeur : utilise la vapeur de la chaudière d'usine existante pour l'échange de chaleur via des échangeurs de chaleur à tubes à ailettes ; économique et écologique.

      Brûleur à biomasse : utilise des granulés de biomasse (par exemple, sciure de bois, paille) comme combustible, offrant le coût de combustible le plus bas, idéal pour les usines de transformation du bois.

      Système de pompe à chaleur : coefficient de performance (COP) le plus élevé, extrêmement économe en énergie, mais nécessite un investissement initial plus élevé, adapté aux applications ayant des demandes énergétiques critiques.

4. Système de déshumidification/évacuation de l'humidité

 Fonction : Évacue en temps opportun l'air humide et chargé d'humidité de la chambre de séchage tout en introduisant de l'air frais et sec. Cela réduit continuellement l’humidité absolue à l’intérieur de la chambre, qui est la principale force motrice de l’évaporation de l’humidité des panneaux.

 Introduction détaillée :

      Ventilateurs/amortisseurs d'extraction : contrôlés automatiquement par le système principal en fonction de paramètres d'humidité prédéfinis pour s'ouvrir et se fermer, expulsant l'humidité de manière chronométrée et mesurée.

      Unité de récupération de chaleur (disponible dans les modèles haut de gamme) : récupère la chaleur de l'air humide et évacué via un échangeur de chaleur pour préchauffer l'air frais entrant, réduisant ainsi considérablement la consommation d'énergie.

5. Système de contrôle intelligent

  Fonction : Le cerveau de l’équipement, chargé de contrôler avec précision la température, l’humidité, la durée et la vitesse de l’air tout au long du processus de séchage.

  Introduction détaillée : Ceci est essentiel pour parvenir à un « séchage de haute qualité » et à une « automatisation ». Il comprend :

      PLC (Programmable Logic Controller) : L'unité de calcul centrale, stable et fiable, exécutant des programmes de séchage complexes.

      IHM à écran tactile (interface homme-machine) : permet aux opérateurs de définir et de modifier facilement les repères de séchage (par exemple, température, humidité, courbes de temps) et de surveiller tous les paramètres opérationnels et l'état de l'équipement en temps réel.

      Capteurs :  incluez des capteurs de température et d'humidité résistants aux hautes températures (pour une mesure précise de l'environnement) et des sondes de teneur en humidité du bois (pour la mesure directe de l'humidité interne, utilisées pour la détermination du point final).

      Actionneurs : contrôlent les actions de divers composants, tels que le réglage de la puissance du chauffage, l'ouverture/fermeture des registres et le démarrage/arrêt des ventilateurs.

6. Système de manutention des matériaux

 Fonction : Utilisé pour charger et décharger efficacement et en douceur les piles de contreplaqué dans et hors de la chambre de séchage.

  Introduction détaillée :

      Pistes et chariots de séchage : La méthode la plus courante. Le contreplaqué est empilé sur des chariots de séchage spéciaux, qui sont poussés dans la chambre sur des rails.

      Accès par chariot élévateur : pour les séchoirs à grande chambre, le sol est conçu pour être solide et plat, permettant un chargement/déchargement direct par chariot élévateur.

      Système de poussoir hydraulique (dans les modèles automatisés) : utilise un système hydraulique pour pousser automatiquement la pile dans la chambre, réduisant ainsi le travail manuel.

7. Système de protection de la sécurité

  Fonction : garantit que l'équipement peut s'arrêter en toute sécurité dans des conditions anormales, évitant ainsi les accidents.

  Introduction détaillée :

      Protection contre la surchauffe : un thermostat mécanique indépendant qui coupe de force la puissance de chauffage si la température dépasse le point de consigne de sécurité.

      Protection contre les surcharges du moteur et les pannes de phase : protège les moteurs des ventilateurs de circulation, des ventilateurs d'extraction, etc., contre les dommages.

      Système de protection incendie : alarmes de haute température en option, détection de fumée et systèmes automatiques d'extinction d'incendie par pulvérisation d'eau ou CO⊃2;.

      Verrouillage du flux d'air : garantit que le système de chauffage ne peut démarrer qu'une fois le ventilateur de circulation en marche, évitant ainsi l'accumulation de chaleur et les dommages à l'équipement.

|

 Applications typiques

 Séchage de divers types de contreplaqué (par exemple, coffrage en béton, contreplaqué pour meubles, contreplaqué marin)

  Séchage rapide des facettes

  Traitement de séchage pour panneaux lattés, panneaux de particules, MDF et autres panneaux à base de bois

  Autres matériaux en feuilles à base de bois nécessitant un contrôle rapide de la teneur en humidité.

|

 Paramètres techniques

  Produits applicables : contreplaqué, placage, etc.

  Capacité de séchage : 1 à 50 mètres cubes par lot (conceptions personnalisées disponibles)

  Options de sources de chaleur : électricité, gaz naturel, vapeur, combustible biomasse, diesel, etc.

  Système de contrôle : PLC entièrement automatique + IHM à écran tactile

  Teneur en humidité finale : 8 % ± 2 % (réglable)

|
