Principe de la coupe rotative de placage？Épluchage de placage
Le déroulage du placage est principalement utilisé pour produire du placage, qui est une fine feuille de bois d'épaisseur uniforme et qui est la principale matière première du contreplaqué.La coupe rotative est principalement utilisée pour produire des placages d'épaisseur mince ou moyenne.grande productivité
Courbe rotative de placage (cinématique rotative)
Pendant l'épluchage du bois, le mouvement principal est le mouvement rotatif du segment de bois et le mouvement d'alimentation est le mouvement linéaire à vitesse constante du couteau rotatif.
Afin d'obtenir une bande continue de placage d'égale épaisseur, il est nécessaire que le mouvement rotatif du segment de bois et le mouvement linéaire du couteau rotatif maintiennent une relation cinématique stricte pendant le déroulage pour garantir que l'épaisseur du placage est égale à l'avance par tour.

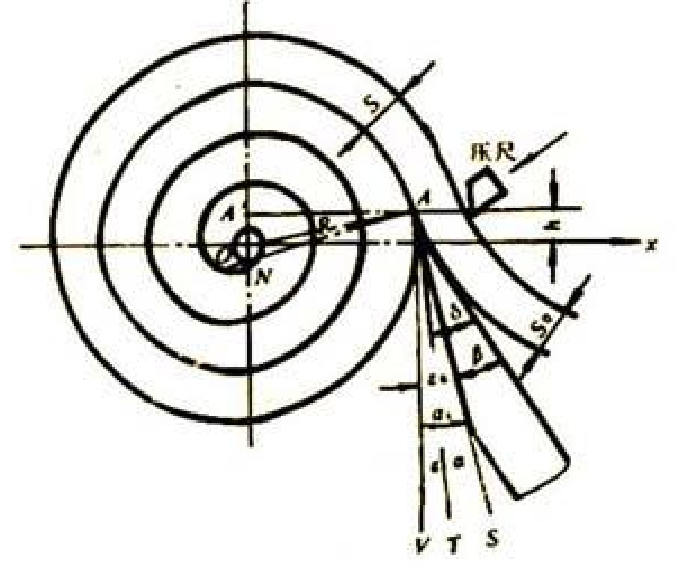

courbe de pelage du placage
Équation de coordonnées polaires : (l'outil se déplace du point A au point A')
Ф=ωt
(ω- vitesse angulaire de rotation du segment de bois ω = 2πn/60 ; n- vitesse angulaire de retour du segment de bois r/min ; t-temps)
Direction horizontale : x＝Vf*t (Vf——vitesse d'alimentation du couteau rotatif mm/s
Vf=S×n/60 S——l'épaisseur du placage mm)
X=Vf*t=S*n/60*Ф/ω=S*n/60*Ф/2πn/60
=S/2π*Ф
=a*Ф
Du triangle on obtient :
R2=a2Ф2+h2
où:
R——Rayon instantané du segment de bois (mm)
a——Distance polaire normale ou rayon du cercle de base de la développante (mm) a=S/2π
Ф——angle polaire, qui est l'angle dans le sens inverse des aiguilles d'une montre à partir de la direction ox.
h——La hauteur du couteau (mm)
R2=a2Ф2+h2
Lorsque la hauteur d'installation h=0 :
R2=a2Ф2 Soit : R=aФ
La courbe tangente est une spirale d'Archimède
Lorsque la hauteur de l'outil est h<0 ou h>0 : la courbe de coupe rotative est la développante généralisée du cercle.
Lorsque la hauteur du couteau est h=∓a : la courbe de coupe rotative est la développante du cercle.
Explication : quand h=0, R=aФ,
∆R=S=a(Ф2-Ф1)
=a 2π (constante)
Les principaux paramètres d'angle et leurs changements dans le processus de pelage du placage：
Les principaux paramètres d'angle dans le processus de pelage:
(1) Angle de coin β
L'angle de coin est communément appelé angle de meulage, qui est l'angle entre l'avant et l'arrière du couteau rotatif, représenté par β.
La taille de l'angle de coin est principalement déterminée en fonction de paramètres tels que le matériau du couteau rotatif, l'épaisseur du placage, l'espèce d'arbre, la teneur en humidité et sa température.
Dans la production de contreplaqué, afin de découper des placages de haute qualité, en partant du principe d'assurer une résistance suffisante du couteau rotatif, la valeur de l'angle β doit être réduite autant que possible, généralement β = 18 ° ～ 23 °.Lorsque les autres conditions sont les mêmes, lors du déroulage de bois dur et de placage épais, la valeur β doit prendre la valeur la plus élevée.
Valeur bêta du couteau rotatif des espèces d'arbres couramment utilisées dans le déroulage domestique :
Essence Pin Tilleul Frêne Peuplier Bouleau
Valeur β (°) 18~21 18~19 20~22 17~18 19~20
(2) Angle de coupe δ
L'angle de coupe est l'angle entre la tangente AT de la surface du segment de bois en contact avec le tranchant du couteau rotatif et la face avant du couteau rotatif, exprimé en δ.
L'angle de coupe a une grande influence sur la qualité de traitement.Une fois le placage pelé, il passe d'une forme incurvée à une forme de plaque droite et il est plié dans le sens inverse.Plus l'angle de coupe est grand, plus le degré de flexion est important et des fissures apparaissent à l'arrière du placage.Plus il est probable, par conséquent, que la réduction de l'angle de coupe peut réduire l'apparition de fissures à l'arrière.
Au cours du processus de coupe rotative, le diamètre de la section de bois diminue progressivement et la courbure du placage au moment de la coupe devient de plus en plus grande, c'est-à-dire que la possibilité de fissures dans le placage est augmentée en conséquence.Par conséquent, l'angle de coupe doit varier avec le diamètre de la section de bois.diminuer et diminuer.
∠δ=∠β+∠а, puisque l'angle de coin β du couteau rotatif est une certaine valeur après le meulage, et qu'il est petit, s'il est à nouveau réduit, la résistance du tranchant sera considérablement réduite.La réduction de l'angle de coupe ne peut être obtenue qu'en réduisant l'angle de dégagement.

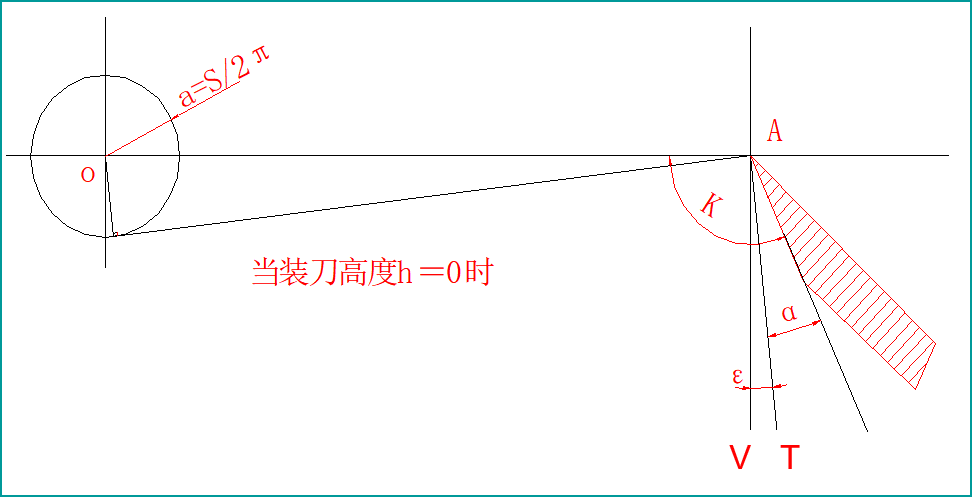

(3) Couteau de machine de découpe rotative avec angle de couteau élevé
Afin d'assurer la qualité du pelage, la taille de l'angle arrière doit être appropriée.Lorsque l'angle de relief est trop grand, si l'angle de coin reste inchangé, l'angle de coupe est également grand et la possibilité de fissuration et de fissuration du placage est élevée;en même temps, la vibration du porte-outil est provoquée en raison de la réduction de la zone de contact entre la surface du flanc et la section en bois., la lame est facile à couper dans le bois sous la ligne de séparation, ce qui entraîne une épaisseur inégale du placage (comme des changements ondulés), il est donc préférable d'avoir un angle arrière plus petit.Étant donné que la zone de contact est liée au diamètre du segment de bois, plus le diamètre du segment de bois est petit, plus la zone de contact est petite.Par conséquent, afin d'assurer la surface de contact nécessaire, l'angle arrière doit être réduit avec la réduction du diamètre du segment de bois.
Le petit angle arrière peut réduire la possibilité de fissures dans le placage, mais s'il est trop petit, la zone de contact entre le couteau rotatif et la section de bois sera trop grande et la pression sur la section de bois augmentera, ce qui ne sera pas ne causent que des pertes de frottement excessives et la section de bois est pliée, plus le diamètre de la section de bois est petit, plus la flexion est grave, ce qui entraînera également une épaisseur inégale du placage et même un fendage local de la section de bois (le le placage peut devenir un carton ondulé)
(3)La relation entre le diamètre du segment de bois et l'angle arrière :
Lors du processus de pelage du placage, afin d'assurer la qualité du pelage, la taille de l'angle de relief doit être appropriée;afin d'assurer des conditions de pelage normales, il est également nécessaire que l'angle de dépouille soit réduit avec la réduction du diamètre du segment de bois.
Diamètre des segments de bois (mm) 260-300 320-420 400-600 620-800
Angle de dépouille (°) 0,5-1 1-2 2-3 3-4
(4) Angle supplémentaire ε et angle de coupe rotative K
L'angle supplémentaire ε est l'angle entre la tangente AT et la verticale AV, noté ε.
L'angle de coupe rotatif est l'angle entre le plan horizontal passant par le centre de l'arbre de la carte et l'arrière du couteau rotatif, exprimé par K
Le changement naturel de l'angle du couteau rotatif dans le processus de découpe rotative du placage
Étant donné que la courbe de coupe rotative n'est pas une courbe d'arc, l'angle de dégagement de travail du couteau rotatif (c'est-à-dire l'angle de dégagement mobile) n'est pas égal à l'angle de repos du couteau rotatif, c'est-à-dire l'angle de dégagement de l'outil d'installation.Dans le processus de coupe rotative, avec la réduction du diamètre du segment de bois, si et comment l'angle de travail du couteau rotatif change dépend principalement de la hauteur du couteau et du type de porte-couteau.
1. Lorsque la hauteur du couteau est h=0 :

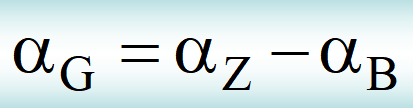

Dans la formule : αG - angle de dégagement de travail ;αz—angle de dégagement de l'outil : αB—angle supplémentaire.
Variation naturelle de l'angle de la lame lors du déroulage du placage

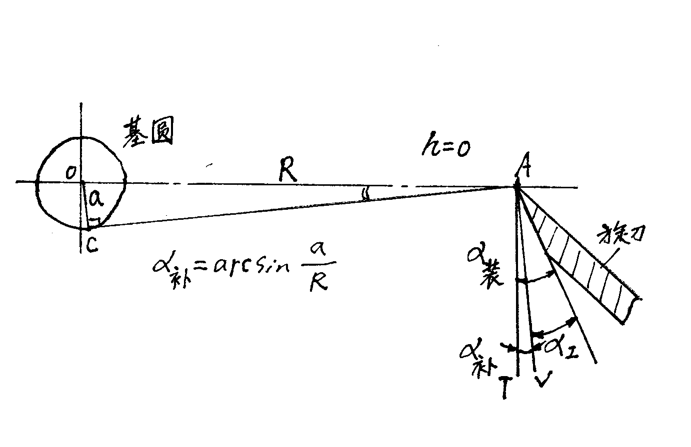

La relation entre l'angle de dégagement de travail et l'angle supplémentaire du couteau rotatif lorsque la hauteur d'installation du couteau h=0

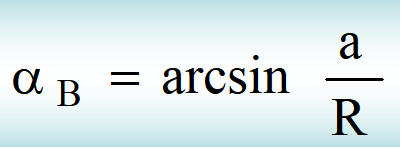

Tour à éplucher les placages, la relation du couteau rotatif pour compléter l'angle
On peut voir à partir de cette formule que lorsque le diamètre R du segment de bois diminue, l'angle supplémentaire αB augmente et l'angle arrière de travail αG diminue.Cela est également nécessaire en termes de technologie.Même ainsi, dans ce cas, il y a des changements limités à l'angle arrière de travail, tels que :
Lorsque R=300mm, s=1.5mm, αZ=5°,
a=s/2π=1,5/2π=0,2387,
αG=5°-arcsin(0.2387/300)=4.955°
Et quand R=60mm,
αG=5°-arcsin(0.2387/60)=4.487°
La réduction de l'angle de dépouille de travail n'est que de 10 %.

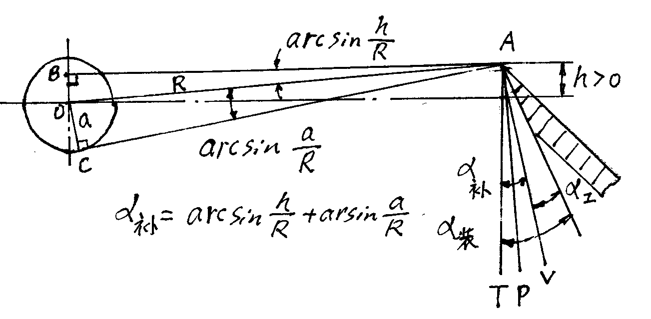

La relation entre l'angle de dégagement de travail du couteau rotatif et l'angle supplémentaire lorsque la hauteur du couteau rotatif est 〉0
Lorsque les autres conditions sont les mêmes, la hauteur d'installation h0, l'angle supplémentaire se compose de deux parties.L'angle de dégagement de travail du couteau rotatif peut être exprimé par la formule suivante :
αG=αz-αB=αZ-(arcsin a/R+arcsin h/R)
Régler h=1.5mm,
Alors αG est de 4,669° quand R=300mm à αG=1,679° quand R=60mm, soit une diminution de 64%.

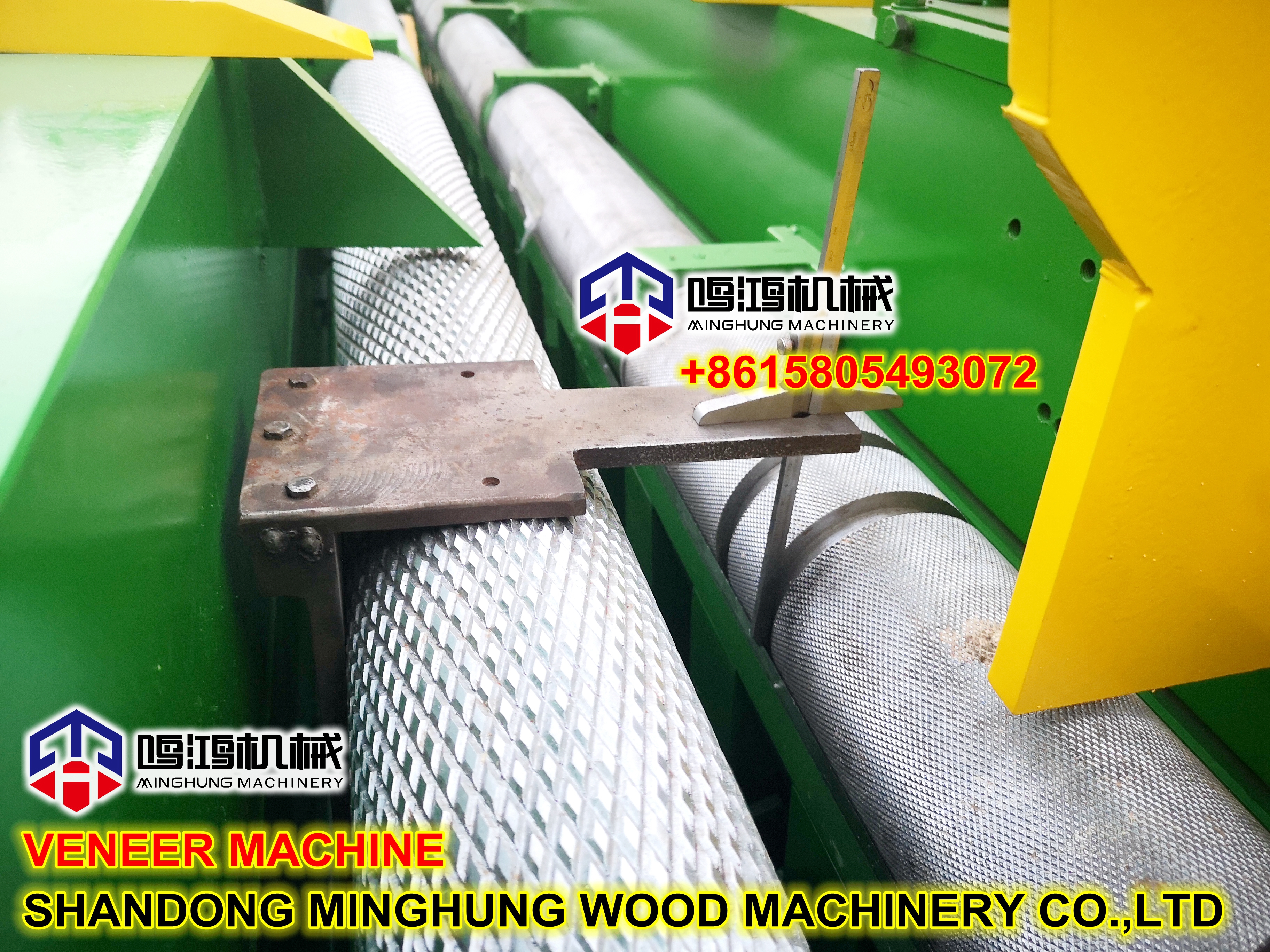

Mesure de la hauteur du couteau de tour à placage :
