Machine compacte d'empilage d'aspiration de contreplaqué
Le gerbeur à succion compact en contreplaqué est une solution d'automatisation légère développée pour les clients qui disposent d'un espace au sol limité mais qui ont besoin d'améliorer l'efficacité de l'empilage. La largeur hors tout de la machine correspond à celle d'un convoyeur à rouleaux standard, nécessitant un encombrement minimum de seulement 6 mètres carrés, et peut remplacer directement une station d'empilage manuelle. L'équipement adopte une conception de portique d'aspiration intégrée, combinant la génération de vide, la préhension par aspiration, le levage et le mouvement horizontal en une seule unité, évitant ainsi la tuyauterie et les câbles complexes de systèmes séparés.
1. Conception extrêmement compacte : longueur de la machine ≤3 m, largeur ≤2 m, hauteur d'installation réglable. Peut facilement passer à travers les portes d’atelier standards ; roulettes mobiles en option.
2. Système d'aspiration efficace : pompe à vide à palettes rotatives à grande vitesse intégrée (ou générateur de vide à économie d'énergie) associée à 4 à 8 ventouses indépendantes. Force d'aspiration effective maximale 120 kg (suffisante pour ramasser une seule feuille de contreplaqué).
3. Préhension adaptative : les ventouses sont dotées d'un mécanisme tampon flexible, s'adaptant à une légère déformation du panneau ou à une épaisseur inégale (5 à 30 mm) sans endommager la surface du panneau.
4. Opération simple : écran tactile couleur avec interface chinois/anglais. 3 modes d'empilage communs prédéfinis (pile alignée sur une seule feuille, pile tournante alternée, pile comptée) – démarrage à un seul bouton.
5. Installation et mise en service rapides : pré-assemblé en usine. Sur site, il suffit de connecter l'alimentation électrique et l'air comprimé (pour libérer le vide). Prêt pour la production dans les 2 heures.
6. Sûr et économique : protection de barrière immatérielle standard, alarme de faible aspiration, fonctionnement à faible bruit (<75 dB), consommation d'énergie de seulement 1/3 des grands gerbeurs.
Une fois que le contreplaqué arrive à la position d'empilage manuellement ou via un convoyeur à rouleaux en amont, l'opérateur appuie sur le bouton de démarrage ou un interrupteur à induction automatique se déclenche. Le portique d'aspiration descend, les coupelles entrent en contact avec la surface du panneau et le système de vide crée une pression négative. Lorsque la valeur réglée est atteinte, le portique monte et se déplace horizontalement jusqu'au-dessus de la palette gerbable. Le vide est libéré, le panneau tombe et le portique revient en position d'attente, complétant ainsi un cycle d'empilage. Le temps de cycle est d'environ 12 à 15 secondes par feuille.

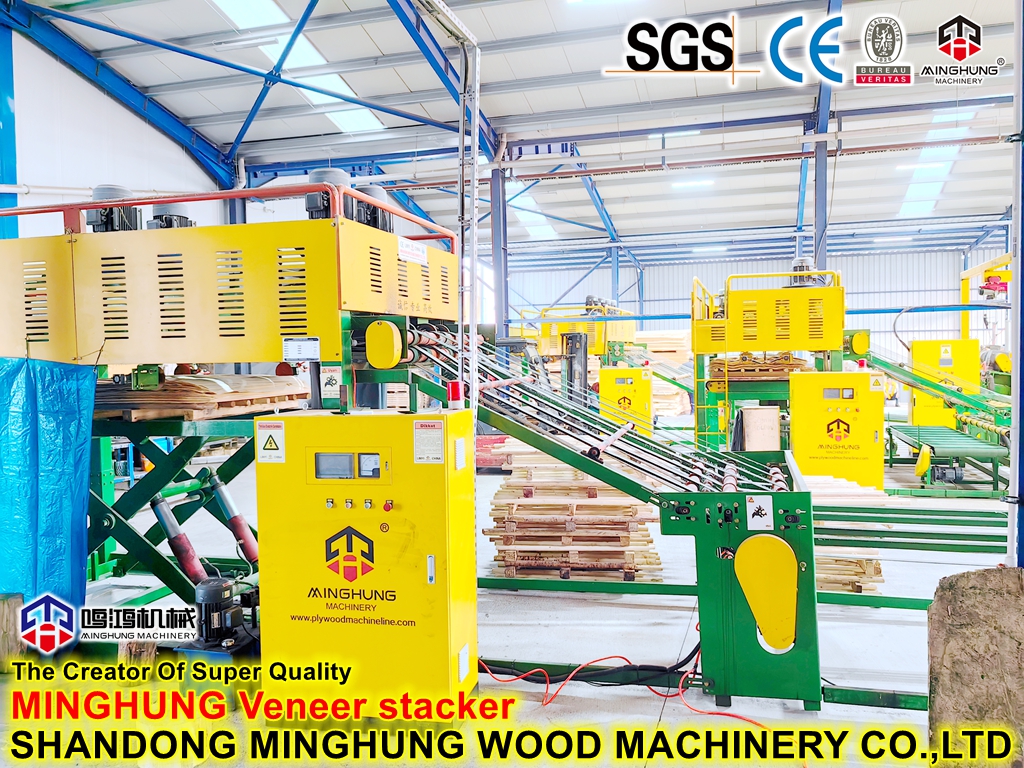

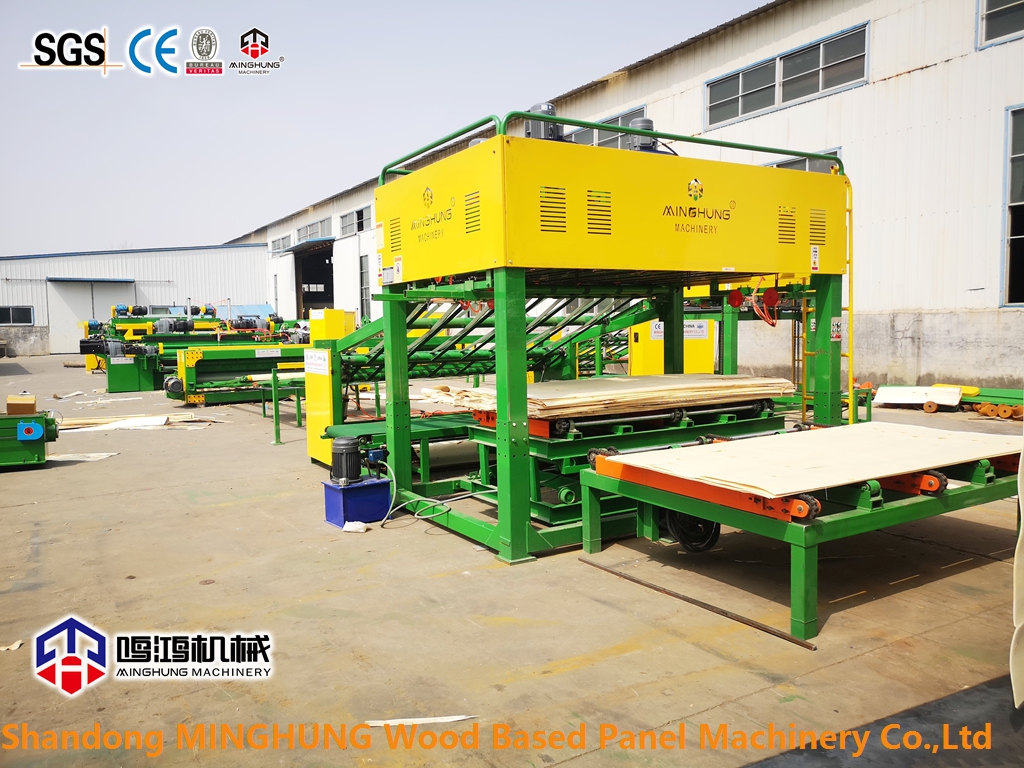

Nom | Empileur de placage de 4 pieds |
modèle | MH-VS127A |
mode de levage | ascenseur hydraulique*3kw*1set |
moteur de ventilateur | 5,5 kW * 2 pièces |
moteur d'entraînement | 3kw*2 pièces |
moteur de placage de presse | 2,2 kW * 1 pièces |
convoyeur de déchets de placage | 2,2 kW * 1 pièces |
puissance totale | 25kw |
taille du placage | 900-1300*600-1300mm |
épaisseur | <3,6mm |
poids total | 2,5 tonnes |
taille | 5500*2000*2750mm |
Palettisation de produits finis dans de petites usines de contreplaqué
Empilage après découpe de panneaux multicouches
Empilage automatique dans les laboratoires ou les lignes d'échantillonnage
Empilement temporaire de panneaux de meubles
Nous sommes une usine de Shandong MINGHUNG Wood Based Panel Machinery Co., Ltd en Chine et un fabricant d'ensembles complets de machines à contreplaqué et de machines à placage.

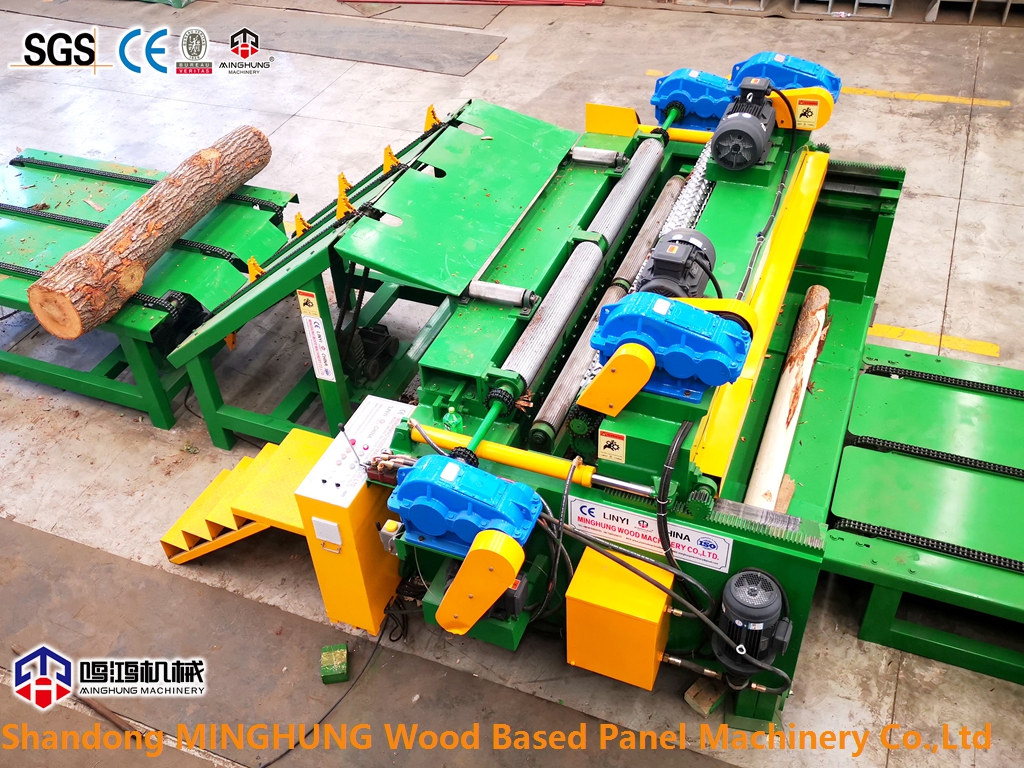

Les machines comprennent: Ligne de production du placage (débaker en rondins, machine à peler de placage, chargeur de journaux, empileur automatique) ， Ai-tailleur à lame, machine à correction de placage, séchoir à placage), placard à rouleaux de placage, machine à coudre en maille de plac Machine d'étalonnage, machine de renversement de contreplaqué, table de levage, etc.
