Spécifications techniques
Article | Caractéristiques |
Matière première | Brûches en pin (Ø20-80 cm, longueur ≤2,6 m) |
Taux de production | 20-150 feuilles / h (épaisseur: 3-30 mm réglable) |
Système de presse à chaud | Contrôle de pression intelligent (0-6MPA), ± 1 ℃ Précision de température |
Économie d'énergie | Consommation de 30% plus faible avec récupération de chaleur, les entraînements VFD |
Automation | PLC + Contrôle HMI, surveillance en temps réel et diagnostic de défaut |
Taille de sortie | Max 1220 × 2440 mm, tolérance d'épaisseur ± 0,1 mm |
Certifications | CE, ISO9001, EU E0 Norme d'émission |
Les principales zones de production de la pin du monde dans le monde entier
Les pôles mondiaux en bois de pin se concentrent dans l'hémisphère nord:
1. Nordique: pin écossais suédois / finlandais (exportation globale à 35%) avec grain fin
2. Russie: les réserves de pin rouges sibériennes dépassent 120 millions de m³ le rendement annuel
3. Amérique du Nord: le pin jaune du sud à croissance rapide domine les plantations
4. Océanie: le pin radiata néo-zélandais atteint la récolte en 25-30 ans
La Chine produit du pin masson et du pin mongol au nord-est / sud-ouest
① GRANCE CONCIFICATION: CROISSANCE 50% VS VS VSEURS, 30-40% Coût inférieur
② MONTABILITATION: densité 0,45-0,55 g / cm³ idéal pour le pelage, la résine naturelle stimule le lien
③ durabilité: 60% des plantations mondiales sont certifiées (FSC / PEFC)
④ Adaptabilité: prospère dans un sol pauvre avec des chaînes d'approvisionnement stables
⑤ Dominance du marché: 68% des matières premières mondiales en contreplaqué (ITTO 2024)
90% du coffrage du béton européen utilise du contreplaqué de pin
75% des substrats de meubles nord-américains sont à base de pin
47% des 180 millions de billes de pin chinois consommées pour le contreplaqué
Étapes de fabrication de base
1. Préparation de log: coupe croisée (journaux de 2,6 m), débarcation, conditionnement à la vapeur (60-80 ℃)
2. Peler et sécher: coupe rotative (placage de 0,1 à 3,5 mm), séchage à rouleau à 8-12% MC
3. Collage et couche
4. Pré-pression: pressage à froid (0,8-1,2MPa) pour éliminer les poches d'air
5. Pressage à chaud: pression multi-étages (6 → 4 → 2MPA), 140-160 ℃ pour 30-90 sec / couche
6. Coupage et ponçage: bordure de précision (± 0,5 mm), ponçage d'épaisseur (Ra≤3,2 μm)
7. Classement et emballage: classé par Go / T 9846 / EN 314-2, enveloppement à l'épreuve de l'humidité

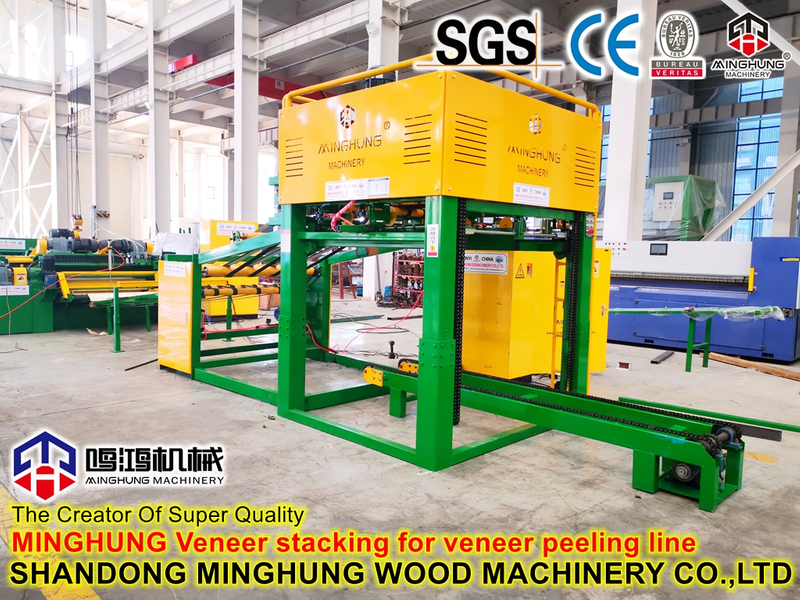

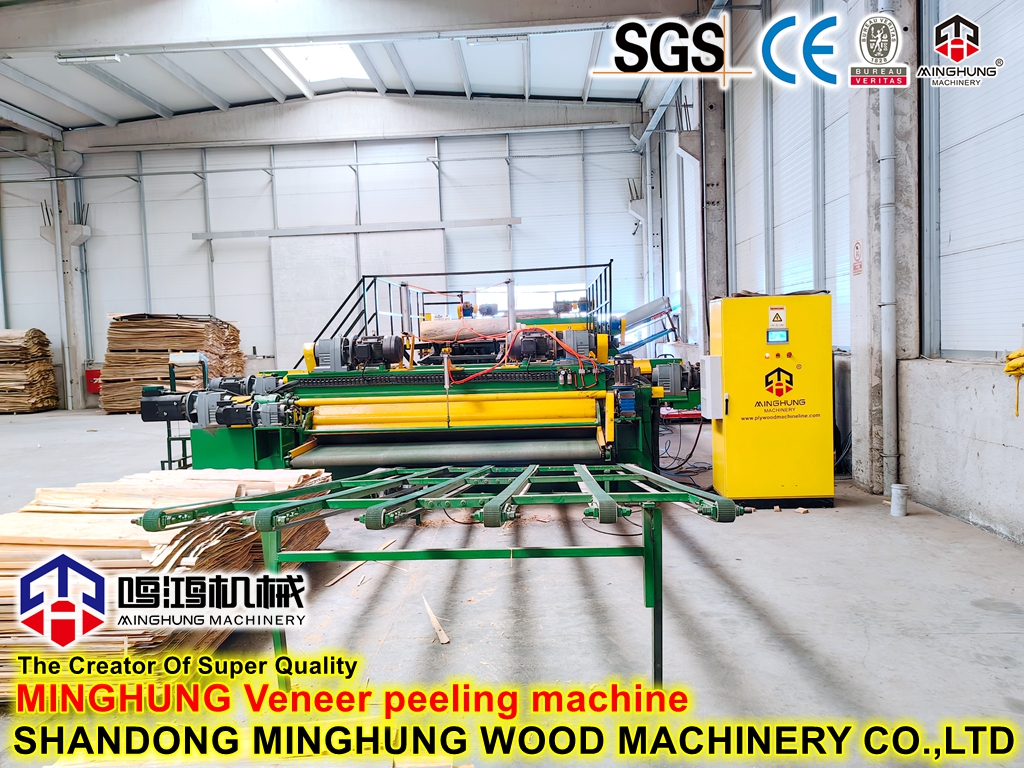

1. Ligne de pelage
▸ Équipement de base: tour sans norme hydraulique
Contrôle de précision: Système de boucle fermé (± 0,05 mm), gère les bûches de pin pliées (Ø20-80cm)
Résistance à la résine:
• Les lames enduites de Ti (HRC62) contre la corrosion SAP
• Jet d'eau chaude 80 ℃ / 2MPA pour un nettoyage en temps réel
Sortie: 150 m / min Vitesse de pelage, taux d'utilisation du logarithme de 92%
Unités auxiliaires :
Centrage laser (erreur ≤ 0,1 mm)
Affûtage de la lame automatique (auto-déclenché pour 200 journaux)
débarboter en journal
aiguillon de la lame
2. Système de séchage
▸ Équipement de base: séchoir à gradient triple passe
Optimisation des pin:
• Contrôle de la zone: 40 ℃ (préchauffage) → 120 ℃ (déshydratation) → 80 ℃ (stress-relief)
• Débit d'air adaptatif: 8 m / s pour le stade humide, 3 m / s pour le séchage final
Économie d'énergie:
• 35% d'énergie plus faible avec récupération de chaleur d'échappement
• Détecteur d'humidité IR (± 0,5%) évents de réajustement automatique
Spécifications:
Épaisseur du placage: 0,3-3,5 mm
Sortie MC: 8-12% (EN 322 conforme)
3. Système de collage et de layup
▸ Glue Spareder: applicateur de précision à 4 roll
Contrôle de colle:
• Précision de l'espace ± 0,01 mm, propagation de 120 ± 5 g / ㎡
• Compensateur de viscosité (25-120 cps)
Anti-future:
• Blade docteur en acier inoxydable autonome
• Contrôle thermostatique du réservoir de colle (25 ± 1 ℃)
▸ Robot de layup automatique:
Le système de vision détecte les défauts de placage (nœuds / fissures)
Ensemble de 40 secondes / feuille (1220 × 2440 mm)
Tolérance à l'écart ≤ 0,3 mm entre les placages

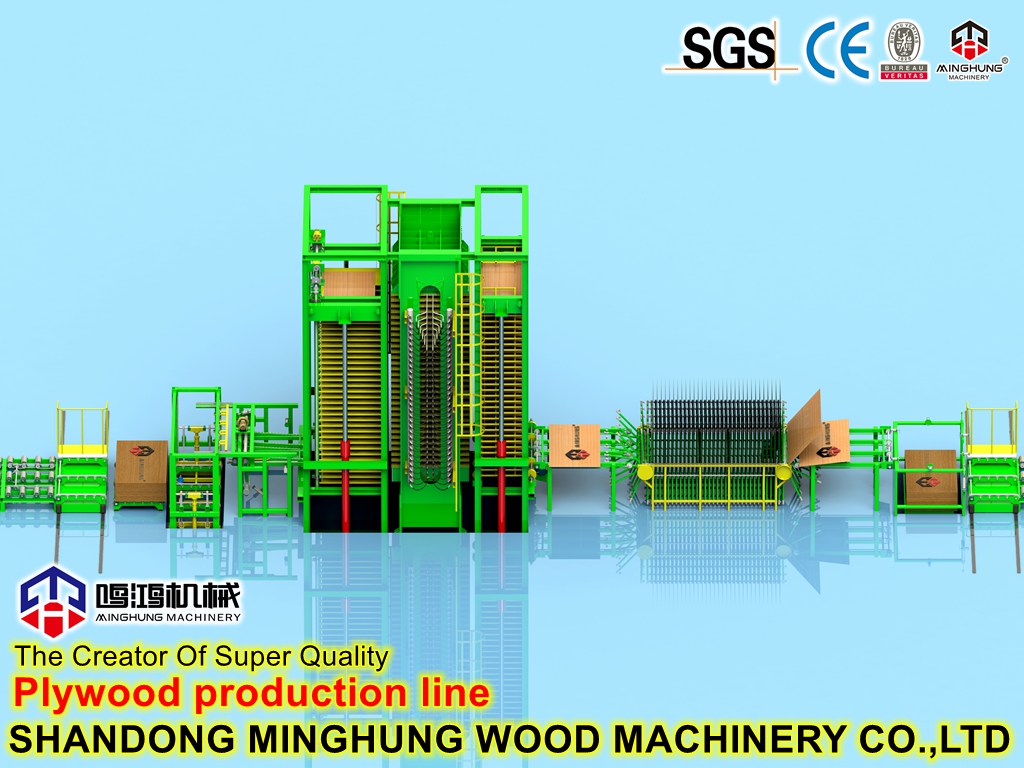

4. Système de presse à chaud
▸ Structure: presse hydraulique à 20 ouvertures
Plaques spécifiques aux pin:
• revêtement nano-ceramique (frottement ≤0,05) surface anti-creux
• 0,02 mm / m² de planéité (ISO 9424)
Contrôle intelligent:
• Pression en 3 étapes: 6MPA (pénétration) → 4MPA (nivellement) → 2MPA (durcissement)
• Zone de bord + 5 ℃ compensation
Spécifications:
Pression maximale: 8MPA
Uniformité temporaire: ± 1 ℃ @ 180 ℃
Temps de cycle: 90 secondes (planche de 18 mm)
5. Ligne de finition
Pander d'étalonnage:
Configuration à 6 tête:
• grossier (40) → Medium (80) → Fine (120)
• Retrait réglable 0,1 à 0,5 mm, ± 0,05 mm de tolérance
Extraction de poussière: Cyclone + Filtre de sac d'impulsion (≤5 mg / m³)
▸ Trimmer CNC Edge:
Système à double saw (scie principale + trim)
Coupe guidée au laser (erreur de ± 0,3 mm)
Auto Stacker: 15 feuilles / min
6. Contrôle intelligent
Centre de contrôle: Siemens S7-1500 PLC + SCADA
Modules intelligents:
1. Traçage de production: ID unique par carte avec plus de 200 paramètres
2. Entretien prédictif: les capteurs de vibration détectent la panne de roulement (≥ 500 heures d'avance)
3. Gestionnaire d'énergie: surveillance en temps réel de KWH / feuille
4. Assistance à distance: Guidance AR compatible 5G pour les techniciens
Systèmes auxiliaires:
▶ Collecte de poussière (filtration de 0,3 μm)
▶ Centre d'énergie thermique de la biomasse
▶ Salle de contrôle centrale de SCADA
Caractéristiques et avantages du contreplaqué de pin
Spécialisation des performances:
✦ Haute résistance / poids: Mor≥35 MPA (28% plus élevé que le contreplaqué de peuplier)
✦ Stabilité dimensionnelle: gonflement d'épaisseur ≤8% (test d'ébullition 3h)
✦ Absorption des chocs: ténacité d'impact 60KJ / m² pour l'emballage logistique
Avantages de traitement:
✓ Peinture Adhésion: la résine naturelle permet un test croisé de grade 0
✓ Résistance à la moisissure: le terpinéol inhibe la croissance des champignons (conforme ASTM D3273)
✓ Séquestration du carbone: stocke 280 kg-co₂ / m³ (Certifié FSC)
Valeur unique:
▶ Réutilisable plus de 20 fois en tant que coffrage concret (vs 8-10 pour le contreplaqué standard)
▶ Conductivité thermique 0,12W / (M · K) - 40% mieux que l'OSB
✅ Conception optimisée en pin
Lames de peeling résistantes à la résine pour le bois de pin à haute arme
La technologie de séchage des gradient empêche la déformation du stress interne
✅ Contrôle de production intelligent
La précision de propagation de colle (120 ± 5 g / ㎡), réduit le coût des matériaux
Étalonnage de l'épaisseur automatique avec des détecteurs en ligne
`` Fabrication de rédaction - substrats de contreplaqué sans bulles
CONSTRUCTION DE CONSTRUCTION - Moules de versement en béton à haute utilisation
`` EXPORT Packaging - Palettes et caisses conformes à l'ISPM15
Nous sommes Shandong MINGHUNG Wood Based Panel Machinery Co., Ltd China Factory et fabricant d'ensembles complets de machines en contreplaqué et de machines de placage. Avec de nombreuses années d'expérience en production, une technologie de production avancée, des travailleurs expérimentés et des ingénieurs professionnels, nous pouvons vous offrir les machines appropriées, bonnes et fortes pour vous.
Les machines comprennent: Ligne de production du placage (débaker en rondins, machine à peler de placage, chargeur de journaux, empileur automatique) ， Ai-tailleur à lame, machine à correction de placage, séchoir à placage), placard à rouleaux de placage, machine à coudre en maille de plac Machine d'étalonnage, machine de renversement de contreplaqué, table de levage, etc.
✅ Support global
Solutions clé en main: conception de disposition, installation, formation
Réponse des pièces de rechange 48hr, conseil technique à vie
