Philosophie de base
Cette ligne de production est construite sur la philosophie de conception de base de « Fabrication flexible », dépassant les limites des spécifications fixes des lignes de contreplaqué traditionnelles. Grâce à une conception modulaire, numérique et intelligente intégrée, il atteint une capacité de production complète, des dimensions standard aux dimensions spéciales. Le système met particulièrement l'accent sur un modèle de production « en petits lots, multi-variétés et à changement rapide » pour répondre aux demandes modernes du marché en matière de personnalisation et de personnalisation.
Composition de l'architecture du système
Adopte une architecture 'Ligne principale + Modules configurables' :
Principaux modules de processus : Traitement des matières premières → Collage et superposition → Pressage et formage à chaud
Modules de traitement flexibles : système de coupe à largeur réglable → système de ponçage adaptatif
Intelligent Control Center : système de contrôle central intégrant tous les paramètres du module
Systèmes auxiliaires : Dispositif de changement de moule rapide → Système de positionnement laser → Unité d'inspection en ligne
Configuration détaillée de l'équipement
Section de transformation des matières premières
Centre de découpe intelligent
Largeur de traitement maximale : 2600 mm
Largeur de traitement minimale : 500 mm
Vitesse de coupe : réglable de 0 à 60 m/min.
Équipé d'un système d'inspection visuelle pour la reconnaissance automatique des défauts
Épandeur de colle à largeur réglable
Réglage automatique de la largeur de propagation de la colle : 600-2500 mm
Précision du contrôle de la propagation de la colle : ±5 g/m²
Prend en charge la fourniture simultanée de plusieurs types d'adhésifs
Section de formage et de transformation
Ligne de superposition flexible
Système de pose robotisé, prend en charge la superposition de structures asymétriques
Précision de superposition : ±2 mm
Couches de superposition maximale : 15 couches
Presse à chaud intelligente
Taille du plateau : 2800×1600mm (personnalisable)
Nombre d'ouvertures : 15
Pression maximale : 3000 tonnes
Système de contrôle de la température : contrôle de la température indépendant à 32 zones
Section de post-traitement

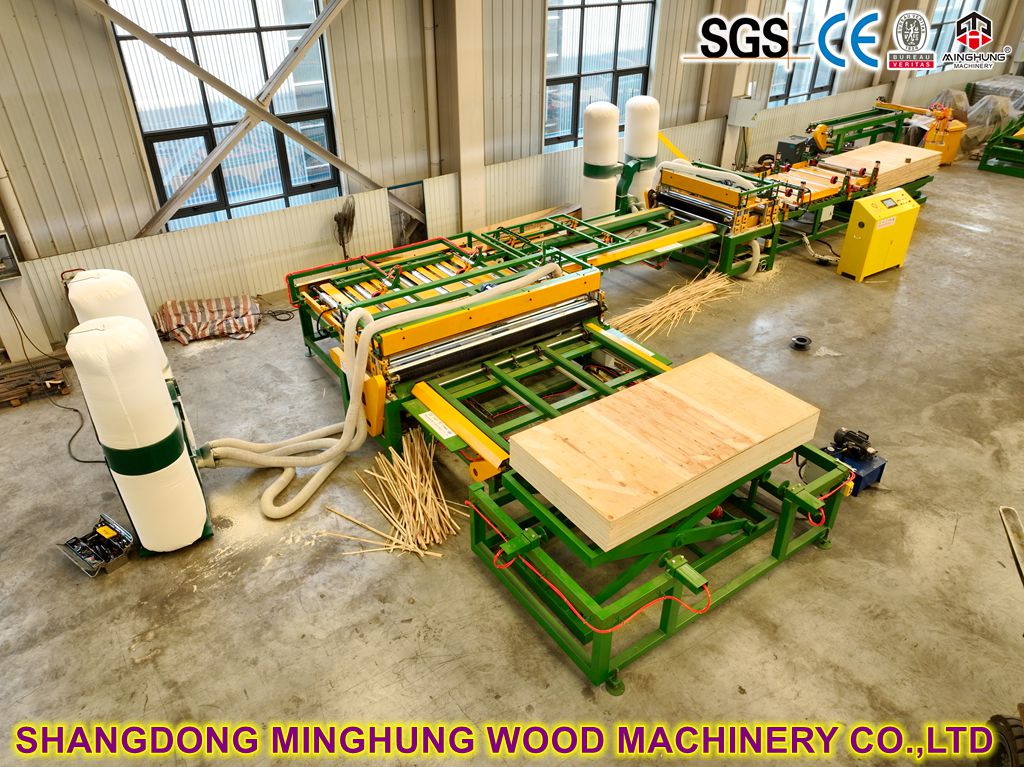

Système de coupe adaptatif
Coupe simultanée à deux extrémités
Angle de coupe réglable : 0-45°
Taux de récupération automatique des déchets : >95 %
Unité de ponçage intelligente
Réglage automatique de la largeur de ponçage
Réglage adaptatif de la pression de la tête de ponçage
Précision du contrôle de l'épaisseur : ±0,1 mm
Aperçu des paramètres techniques
Catégorie de paramètres | Gamme de spécifications | Contrôle de précision |
Taille du panneau | Largeur : 500-2500 mm | ±0,5 mm |
| Longueur : 800-5000 mm |
|
| Épaisseur : 3-50 mm |
|
Vitesse de production | Spécification standard : 40 feuilles/heure | Contrôle programmable |
| Spécification personnalisée : 15 à 30 feuilles/heure |
|
Consommation d'énergie | Moy. consommation : 120-180kW | Surveillance en temps réel |
| Taux de récupération de chaleur : ≥65 % |
|
Temps de changement de moule | Changement de routine : 15 min | Achèvement automatisé |
| Spécification spéciale : ≤30 min |
|
Tarif qualifié | Produit standard : ≥98,5 % | Inspection en ligne |
| Produit personnalisé : ≥97 % |
|
Analyse des scénarios d'application
5.1 Industrie de la construction
Coffrage non standard : coffrage incurvé, en forme d'arc et polygonal
Panneaux d'ingénierie spéciaux : Panneaux de dimensions spécifiques aux ponts et aux tunnels
Composants de construction préfabriqués : Production sur mesure de panneaux muraux, dalles de plancher
5.2 Transport
Plancher de conteneur : pour diverses spécifications de conteneurs
Panneaux de carrosserie de camion : production sur mesure pour différents modèles de véhicules
Cloisons de navire : panneaux spécifiques à la structure de la coque
5.3 Domaines spécialisés
Substrat de moule de pale d'éolienne : grands substrats incurvés
Équipement d'exposition et d'affichage : stands d'exposition façonnés, panneaux d'accessoires
Fabrication d'instruments de musique : tables d'harmonie de piano, panneaux arrière de guitare
Fonctionnalités principales
1. Production flexible pleine grandeur : prend en charge une production personnalisée complète, des tailles mini (par exemple, 600 × 800 mm) aux grandes tailles (par exemple, 1 500 × 3 000 mm), avec une épaisseur réglable de 3 à 50 mm.
2. Changement rapide intelligent : équipé de systèmes brevetés de changement de moule rapide, réduisant le temps de changement de taille à moins de 15 minutes, permettant une production efficace de petits lots et de variétés multiples
3. Philosophie de conception modulaire : utilise des composants modulaires standardisés, permettant une configuration flexible de la disposition des lignes et de la combinaison d'équipements en fonction des besoins en capacité et des spécifications du produit.
4. Contrôle de précision numérique : intègre des systèmes de contrôle PLC avancés et une technologie de positionnement laser, garantissant une précision au millimètre près pour les tailles personnalisées.
5. Adaptabilité multifonctionnelle : la même ligne de production peut produire divers types de contreplaqué spéciaux, notamment des coffrages de construction, des planchers de conteneurs, des panneaux marins et des substrats de meubles.
Cette ligne de production convient à
Fabricants de contreplaqué effectuant des commandes spéciales
Entreprises de panneaux produisant des produits personnalisés pour l'exportation
Des usines innovantes nécessitant une réponse rapide aux évolutions du marché
Fournisseurs spécialisés fournissant des composants pour les industries de la construction, de la marine et des véhicules spéciaux
Assistance technique
Planification de la ligne de production : configuration de la ligne personnalisée basée sur la gamme de produits du client
Guide de processus : fournit une bibliothèque de paramètres de processus pour des produits de différentes tailles
Formation opérationnelle : combine la formation sur site avec le guidage à distance
Service après-vente
Réponse rapide : réponse technique dans les 24 heures
Approvisionnement en pièces de rechange : réseau d'approvisionnement mondial pour les composants de base
Services de mise à niveau : mises à jour logicielles régulières et solutions d'optimisation fournies
