Ligne de production de contreplaqué à économie d'énergie avec récupération de chaleur
Introduction détaillée de la ligne de production de contreplaqué
Cette ligne de production de contreplaqué à économie d'énergie est un système automatisé complet, depuis la manipulation du placage jusqu'à la production de contreplaqué fini, dont le point fort est les modules intégrés de récupération de chaleur à plusieurs étages. La ligne comprend les sections suivantes :
1. Unité de séchage de placage et de récupération de chaleur

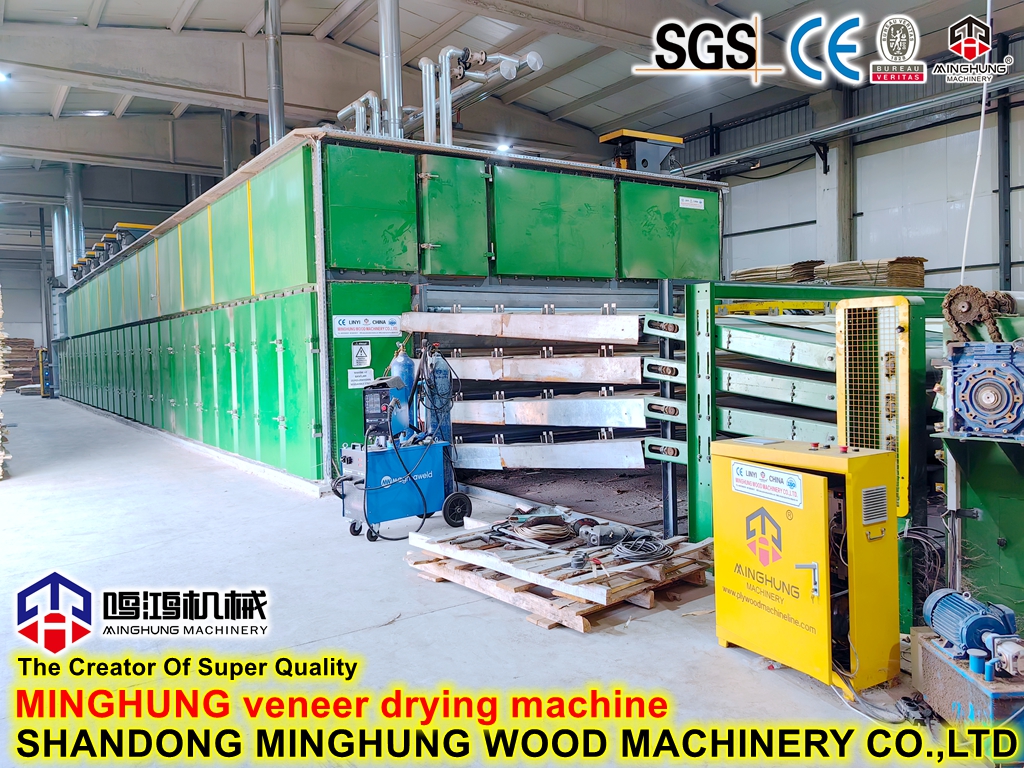

Des séchoirs à bande maillée à haute efficacité sont utilisés. L’air chaud et humide issu du processus de séchage traverse d’abord un échangeur thermique à plaques air-air, transférant la chaleur perdue à l’air frais aspiré. L'air préchauffé entre ensuite dans le système de chauffage, réduisant ainsi la consommation de carburant du brûleur ou du réchauffeur d'huile thermique. De plus, un échangeur de chaleur à condensation récupère en outre la chaleur latente des gaz d'échappement pour le préchauffage de l'eau d'appoint de la chaudière ou le chauffage des ateliers.
2. Section d’épandage et d’assemblage de colle
Les épandeurs de colle à dosage précis minimisent le gaspillage d’adhésif. La chaleur résiduelle mineure de cette section est collectée par des évents de récupération locaux et utilisée pour l'isolation du réservoir de colle ou le préchauffage de la colle.
3. Section de prépressage et de pressage à chaud (récupération de chaleur du noyau)
La presse à chaud est la plus grosse consommatrice d’énergie. Une unité de récupération de chaleur perdue en boucle fermée est installée sur la conduite d'eau de retour de la presse à chaud. La chaleur du retour de condensat à haute température ou d'huile thermique est transférée via un échangeur de chaleur à l'eau propre. L'eau chaude produite est acheminée vers l'unité de séchage des placages, l'eau d'appoint de la chaudière ou le nettoyage de l'atelier. Une vanne de contrôle de température intelligente ajuste automatiquement le débit de récupération en fonction des exigences du processus, garantissant ainsi une température stable du plateau. De plus, la chaleur rayonnante libérée lors de l'ouverture/fermeture du moule est captée par des capots de guidage, valorisée par une pompe à chaleur et utilisée pour le préchauffage de la colle ou du placage.
4. Section de refroidissement et de parage
La chaleur dégagée lors du refroidissement du contreplaqué fini est récupérée via un échangeur thermique air-eau. L’eau chaude récupérée est utilisée pour les cuves de trempage des placages ou pour la mise hors gel hivernale de l’atelier.
5. Système de contrôle intelligent
L'ensemble de la ligne est équipé d'un API et d'une IHM, permettant une surveillance en temps réel de la température, de la pression, du débit et de l'efficacité de la récupération de chaleur à chaque étape. Le système alloue automatiquement la chaleur récupérée aux demandes prioritaires de faible qualité telles que le séchage et le préchauffage, le surplus étant utilisé pour le chauffage des locaux ou la préparation d'eau chaude. Il génère également des rapports de consommation d'énergie et des analyses d'économies pour aider les gestionnaires à optimiser les paramètres de production.
Paramètres techniques clés
Capacité de production : 5 000 – 30 000 m³/an
Taux de récupération de chaleur : 25 % – 38 %
Taux d’économie d’énergie global : 20 % – 35 %
Précision du contrôle de la température du plateau chaud : ±1,5 °C
Épaisseur du contreplaqué applicable : 6 – 25 mm
Résumé des avantages
Réduit considérablement les coûts énergétiques ; période de récupération généralement de 1,5 à 3 ans
Réduit la charge sur les chaudières/chauffe-huiles thermiques, prolongeant ainsi la durée de vie de l'équipement
Conforme aux réglementations internationales sur les émissions de carbone, améliorant ainsi la compétitivité des exportations
Conception modulaire pour une intégration flexible dans les lignes existantes
À propos de nous

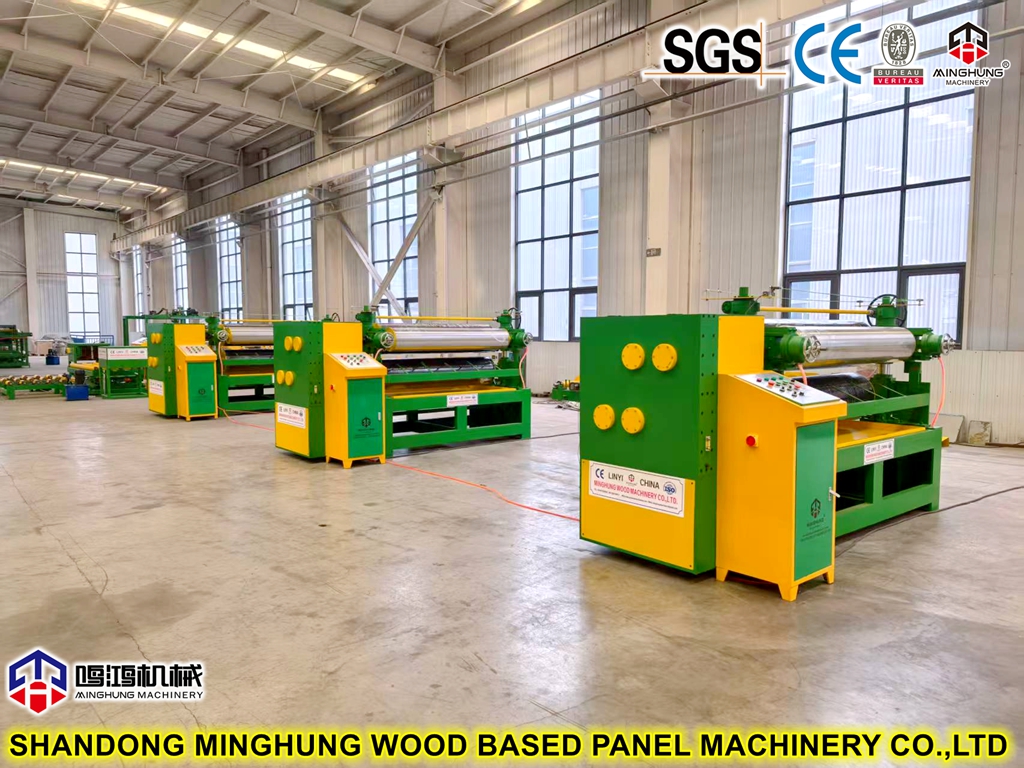

Nous sommes une usine de Shandong MINGHUNG Wood Based Panel Machinery Co., Ltd en Chine et un fabricant d'ensembles complets de machines à contreplaqué et de machines à placage. Avec de nombreuses années d'expérience dans la production, une technologie de production avancée, des travailleurs expérimentés et des ingénieurs professionnels, nous pouvons vous offrir les machines adaptées, bonnes et solides pour vous.

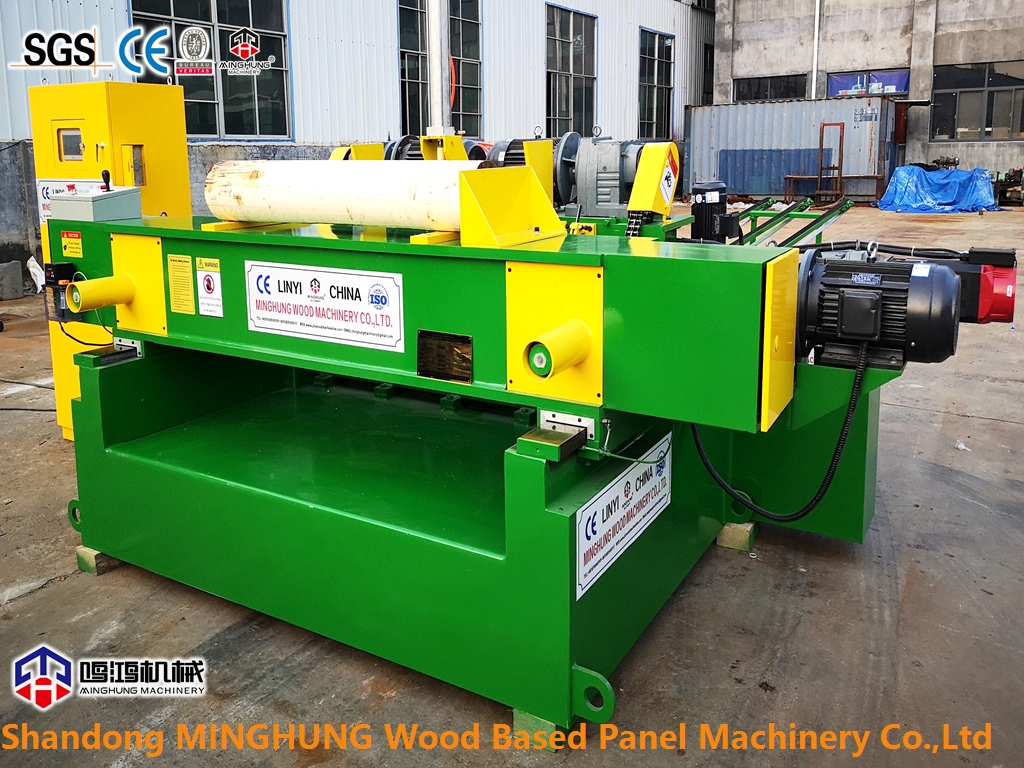

Les machines que nous produisons comprennent des machines de pelage, des machines à écaillir, des machines de découpe rotatives, des machines de séchage, des mélangeurs de collage, des machines de pose, des machines de pré-pression, des machines à pression à chaud, des machines de refroidissement, des machines à scie longitudinales et transversales, des machines de ponçage, ainsi que des machines auxiliaires telles que les systèmes d'alimentation et de déchargement et les plates-formes de relâchement.
Nous offrons des services complets comprenant l'étude de site, la conception et la fabrication, l'installation et la mise en service, ainsi que la formation après-vente.
Pour plus d'informations, bienvenuez-nous, nous vous répondrons rapidement et vous proposerons des vidéos de travail avec vous.
