 Description du produit

L'empileur sous vide de contreplaqué à haute puissance d'aspiration est une solution automatisée développée pour empiler du contreplaqué de grand format et à haute densité. Son principal avantage réside dans le système de vide « haute puissance d'aspiration » : une combinaison de pompes à vide à haut débit à plusieurs étages et d'un réservoir de stockage, associé à un réseau de ventouses groupées de conception biomimétique. Même lorsque la surface du panneau présente une légère poussière ou des irrégularités, le système fournit une force d'adsorption fiable, empêchant les panneaux de glisser ou de se déplacer.

|

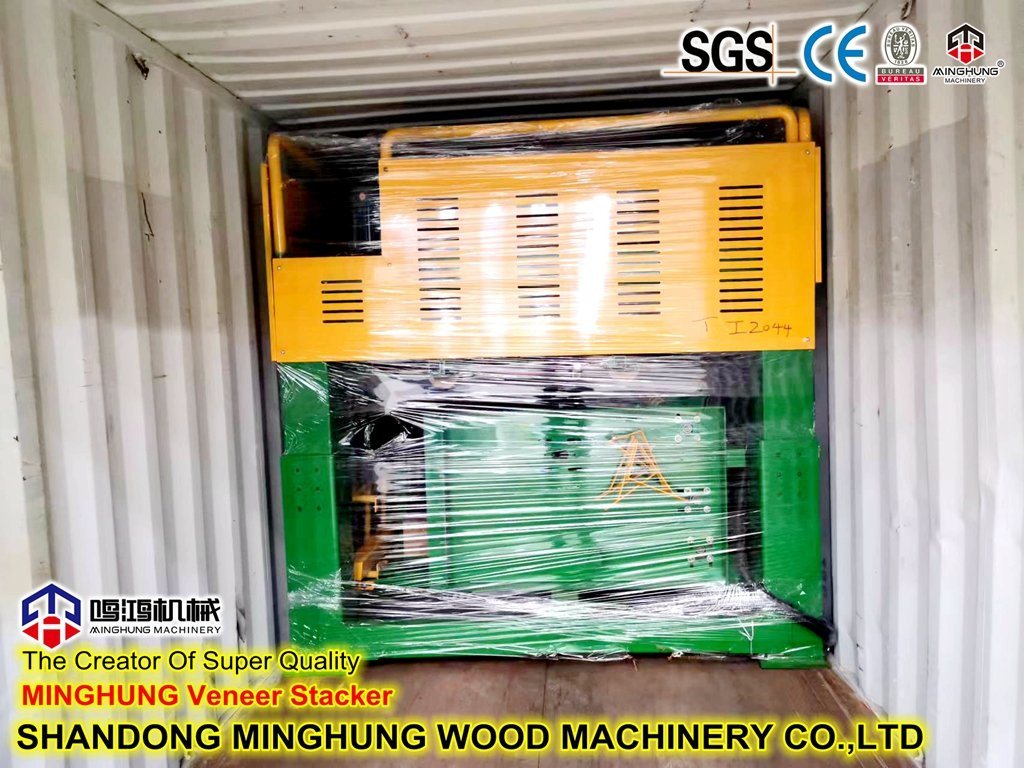

 Emballage de produits

|

 Caractéristiques clés

1. Capacité d'adsorption super forte : force d'aspiration maximale jusqu'à 800 kg (ventouses combinées). Capable de ramasser une ou plusieurs planches minces à la fois, pouvant accueillir des épaisseurs de 2 mm à 40 mm.

2. Empilage sans dommage : les ventouses sont fabriquées en caoutchouc résistant à l'usure et non marquant avec des surfaces de contact souples. Aucune indentation ni rayure lors de l'empilage, garantissant une qualité de surface de qualité supérieure.

3. Système de contrôle intelligent : PLC Siemens/Mitsubishi avec écran tactile de 7 pouces. Plusieurs modes d'empilement peuvent être prédéfinis (par exemple, pile tournante à couches impaires, pile alignée, pile décalée) et rappelés avec un seul bouton.

4. Adaptation flexible de la taille : Les groupes de bras d'aspiration peuvent être ajustés électriquement ou manuellement en largeur pour s'adapter à des largeurs de panneaux de 1 220 mm à 2 500 mm et des longueurs de 2 440 mm à 5 000 mm.

5. Fonctionnement stable à grande vitesse : les mécanismes de levage et de déplacement utilisent des servomoteurs + des rails de guidage linéaires. Le cycle d'empilage peut atteindre jusqu'à 8 à 10 feuilles par minute.

6. Protection de sécurité complète : équipé d'un radar anti-collision laser, d'une surveillance de la pression du vide en temps réel, d'un bouton d'arrêt d'urgence et d'une alarme de surcharge ; Conforme CE.

|

 Principe de travail

Le contreplaqué provenant de la ligne de production arrive au poste d'empilage via une table à rouleaux convoyeurs. Un interrupteur photoélectrique détecte l'arrivée du panneau, puis le cadre de levage du gerbeur sous vide descend, mettant les ventouses en contact avec la surface du panneau et créant un vide. Une fois que la valeur de pression négative prédéfinie est atteinte, le cadre de levage monte, le mécanisme de déplacement déplace le panneau sur la palette d'empilage, le vide est libéré et le panneau tombe, complétant ainsi un cycle d'empilage. L'action se répète jusqu'à ce que la hauteur de pile prédéfinie soit atteinte, ce qui déclenche alors automatiquement un changement de palette ou un déchargement.

|

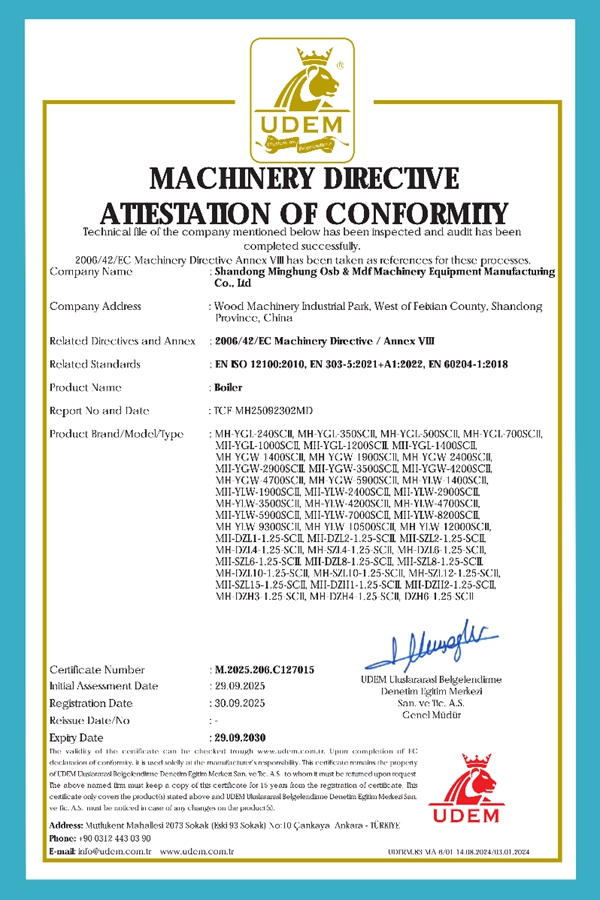

 Certifications

|

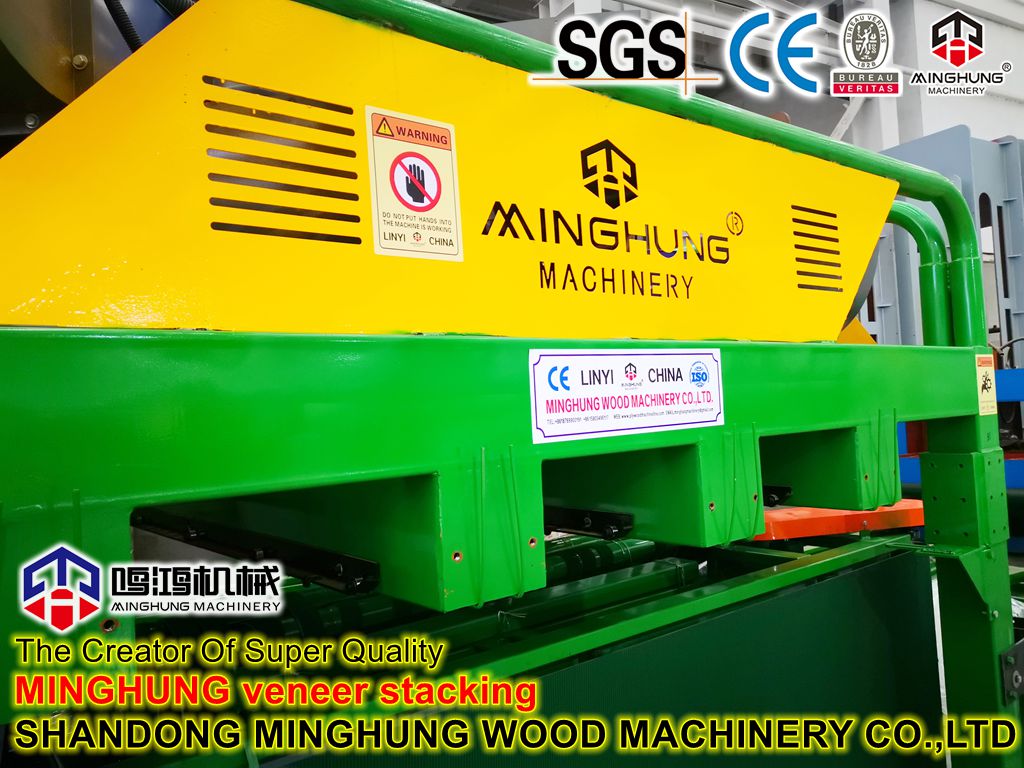

 Principaux composants de l'empileur

|

 Applications

Empilage automatique après presse à chaud du contreplaqué

Palettisation du produit fini sur lignes de ponçage

Empilage et transfert après découpe des panneaux

Empilage de matériaux de base pour revêtement de sol contrecollé

Avantages

Par rapport aux pinces mécaniques traditionnelles ou à l'empilage manuel, la méthode du vide à forte aspiration élimine complètement les dommages superficiels aux panneaux et offre une meilleure adaptabilité aux panneaux déformés. La machine présente une structure compacte, peu de points de maintenance, des filtres à vide facilement remplaçables et de faibles coûts d'exploitation à long terme. Nous proposons des options de personnalisation non standard telles que des ventouses antistatiques, une configuration en salle blanche et des modules de diagnostic à distance.
