01 Application d'équipement
Cette machine est principalement utilisée pour peler des grumes de petit diamètre (telles que le peuplier, l'eucalyptus, le pin, etc.) en placages continus, largement appliquées dans le contreplaqué, le bois de placage stratifié (LVL), les panneaux d'emballage et les industries connexes.

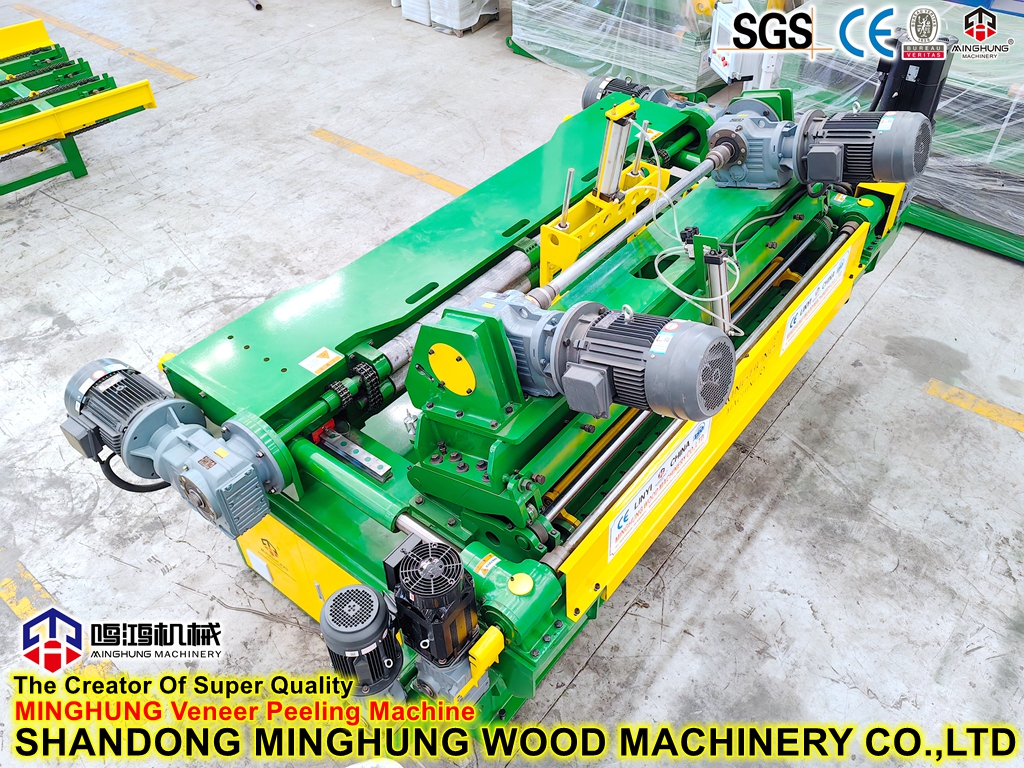

02 AFFICHAGE PRODUIT
03 DÉTAILS ET AVANTAGES DU PRODUIT
|
|
1. DES MOTEURS SIEMENS POUR TOUS Fonctionnement à grande vitesse : les moteurs Siemens présentent une puissance de sortie exceptionnelle et des caractéristiques de rotation à grande vitesse. Contrôle de précision : les moteurs Siemens disposent de fonctions précises de contrôle de la vitesse et du couple, correspondant aux exigences de coupe précises de la machine de découpe rotative.
|
|
|
2. LA COMBINAISON DE ROULEAUX SIMPLES ET DOUBLE Flexibilité améliorée : L'utilisation de rouleaux simples et doubles permet de sélectionner la méthode de coupe appropriée en fonction des exigences spécifiques.
Efficacité de coupe améliorée : chaque type de rouleau a ses propres avantages en matière de coupe. En combinant les deux, la machine peut maximiser les avantages de chaque méthode de découpe.
|
|
|
3. SYSTÈME DE CONTRÔLE PLC ET ÉCRAN CNC Contrôle de précision : les automates offrent un contrôle précis du processus de découpe, garantissant des dimensions précises et une qualité constante des produits coupés.
Automatisation : le contrôle PLC permet l'automatisation du processus de découpe, réduisant ainsi le besoin d'intervention manuelle et augmentant l'efficacité de la production.
|
|
| 4. HUILE HYDRAULIQUE Lubrification : L'huile hydraulique agit comme un lubrifiant dans la machine à éplucher les placages, réduisant la friction entre les composants, empêchant une usure excessive et prolongeant la durée de vie de l'équipement.
5. GUIDES LINÉAIRES Mouvement fluide : les guides linéaires offrent un mouvement linéaire fluide, réduisant les vibrations et le bruit qui peuvent survenir lors du pelage.
|
04 Paramètres techniques
Max. longueur de pelage : 1 250 mm (4 pieds)
Max. diamètre des bûches : 500 mm
Min. diamètre restant du noyau : ≤50 mm
Épaisseur du placage pelable : 0,5 à 4,0 mm (réglable)
Vitesse de broche : 0 à 80 tr/min (contrôlé par VFD)
Puissance totale : env. 48 kW
Dimensions de la machine : 4500×2300×1500 mm
Poids de la machine : env. 8000 kg
05 Principales caractéristiques
Conception sans broche : aucun mandrin requis pour fixer les bûches ; convient aux bûches courtes, tordues ou de diamètre irrégulier, augmentant l'utilisation du bois de 15 à 20 %.
Fonctionnement entièrement automatique : contrôle PLC avec interface à écran tactile, complétant automatiquement le centrage des grumes, le serrage, le pelage, la sortie du placage et l'éjection du noyau résiduel.
Peeling de haute précision : le servomoteur entraîne l'alimentation de l'outil, tolérance d'épaisseur de ± 0,05 mm, produisant des surfaces de placage lisses et uniformes.
Largeur de traitement de 4 pieds : longueur de pelage maximale de 1 250 mm, répondant aux exigences standard en matière de taille de contreplaqué.
Sûr et durable : cadre soudé à haute résistance, composants clés traités thermiquement, équipé d'un arrêt d'urgence et d'une protection contre les surcharges.
Efficacité énergétique et productivité : moteur principal avec entraînement à fréquence variable pour une faible consommation d'énergie ; capacité de production de 200 à 300 m³ par 8 heures.
06 Processus de travail

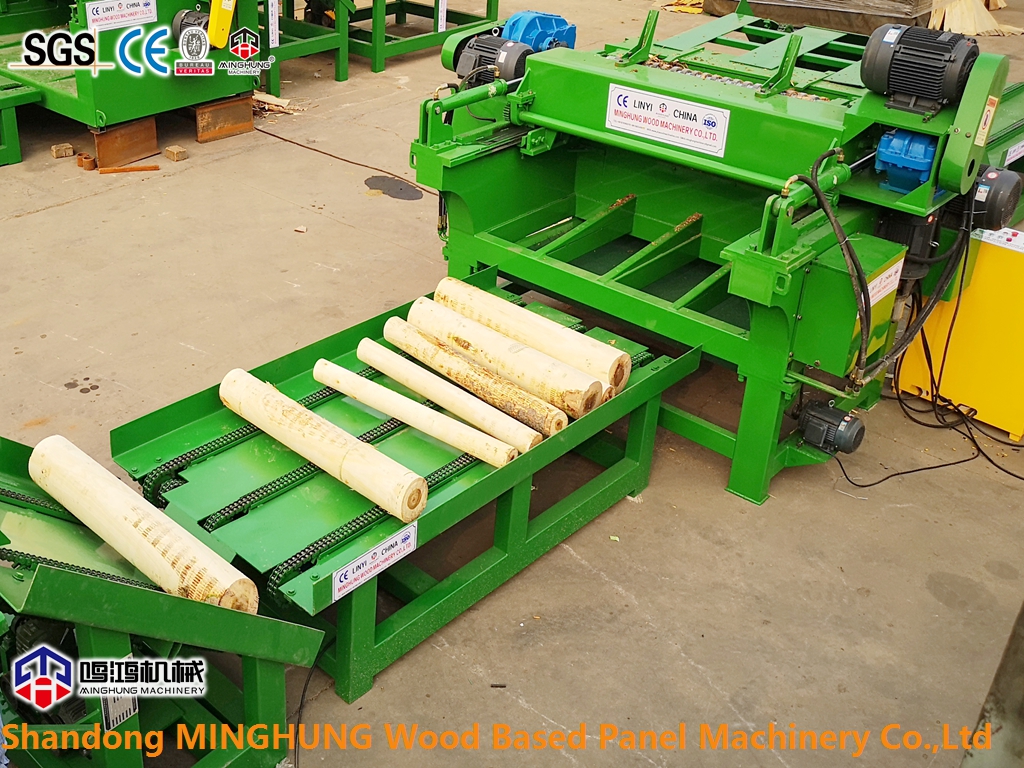

1. Chargement et positionnement
L'opérateur place les bûches de petit diamètre sur le râtelier d'alimentation. La machine détecte automatiquement la position de la bûche et la transmet au mécanisme de serrage rotatif.
2. Centrage et serrage automatiques
Le mécanisme sans broche serre la bûche uniformément de tous les côtés à l'aide de plusieurs roulettes, éliminant ainsi le besoin d'un mandrin traditionnel. Le système ajuste automatiquement le centre pour aligner l'axe de rotation de la bûche avec la ligne de coupe de la lame.
3. Commencez à peler
Le moteur principal entraîne la grume à tourner à grande vitesse, tandis que le servomoteur contrôle le porte-outil pour qu'il avance automatiquement en fonction de l'épaisseur réglée. La lame coupe continuellement la surface des bûches, produisant un ruban de placage continu.
4. Sortie et guidage du placage
Le placage pelé passe à travers des rouleaux de guidage et des rouleaux de pression pour une sortie en douceur, évitant ainsi le gondolage ou la déchirure. Une bande transporteuse en option peut transporter le placage vers un empileur ou une zone d'empilage.
5. Éjection du noyau
Lorsque le diamètre des bûches devient inférieur à 50 mm, la machine arrête automatiquement l'alimentation, le mécanisme de serrage se libère et le noyau de bois restant tombe par l'orifice de déchargement du noyau ou est poussé vers l'extérieur par une tige de poussée.
6. Répétition du cycle
Après l'éjection de la carotte, la machine se réinitialise automatiquement et se prépare pour la grume suivante, permettant une production automatisée continue.
05 USINE CLIENTS
06 PROFIL DE L'ENTREPRISE
Nous sommes SHANDONG MINGHUNG WOOD MACHINERY CO.,LTD, qui produisons toute la ligne de production de machines à contreplaqué.
Un fabricant professionnel produit les ensembles complets de machines à placage et de contreplaqué dans la ville de Linyi, province du Shandong, en Chine. Y compris l'écorceuse de bois, la machine à éplucher les placages, l'empileur de placages, la sécheuse de placages, l'épandeur de colle, la presse à froid, la presse à chaud, la scie à contreplaqué, la ponceuse. La valeur de notre usine est la suivante : créer beaucoup plus de valeur pour les clients.
