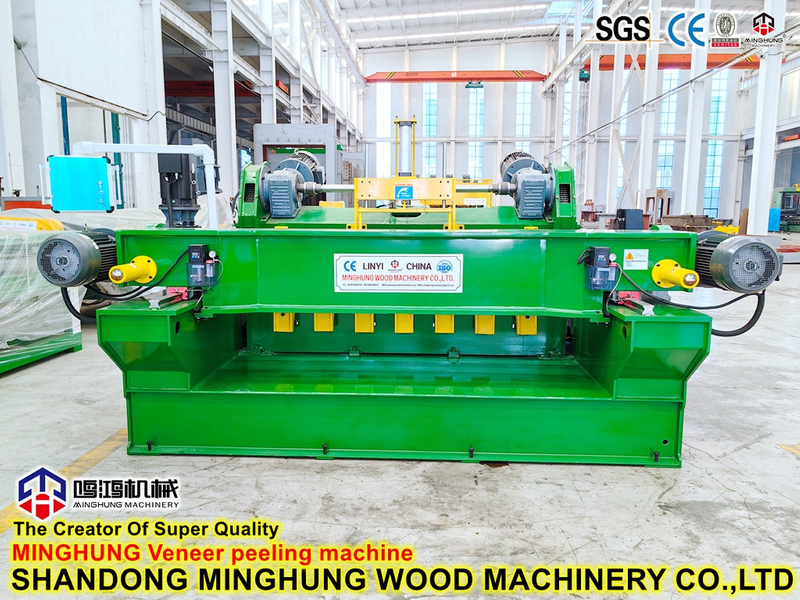

Machine à éplucher les placages hydrauliques sans broche de 4 pieds/ 8 pieds
1. Préparation du journal
Écorcer et couper les bûches à la longueur requise (4 pieds ou 8 pieds). L'équerrage des extrémités n'est pas critique (la conception sans noyau impose des exigences moindres en matière d'extrémités des bûches).
2. Chargement et serrage

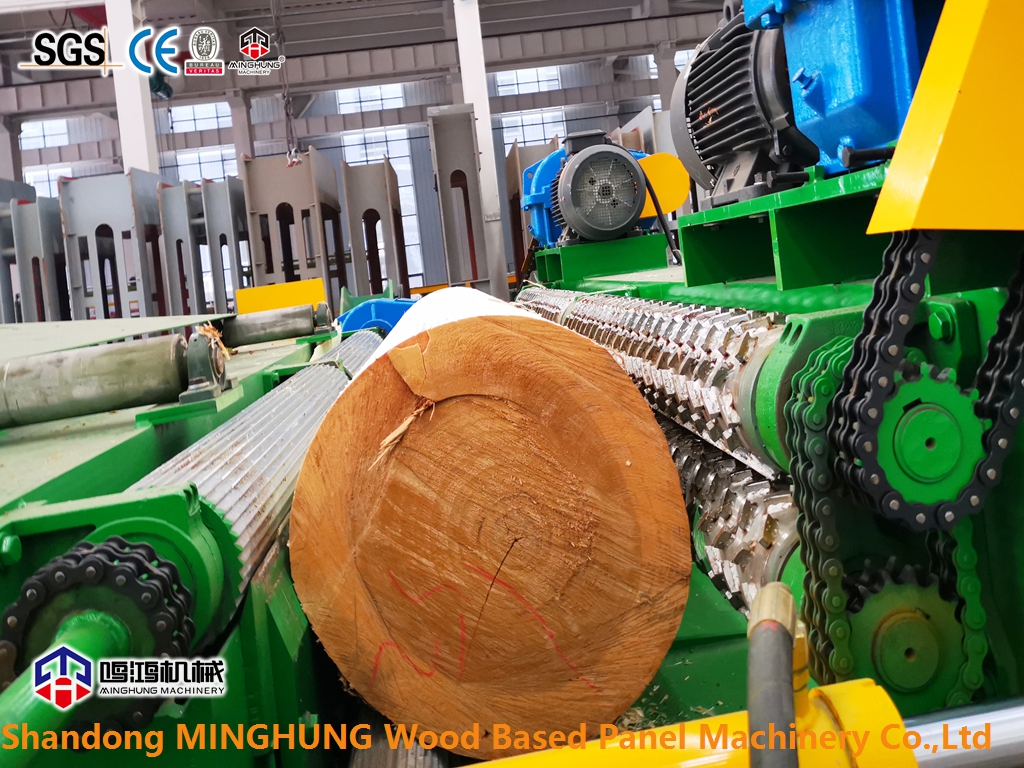

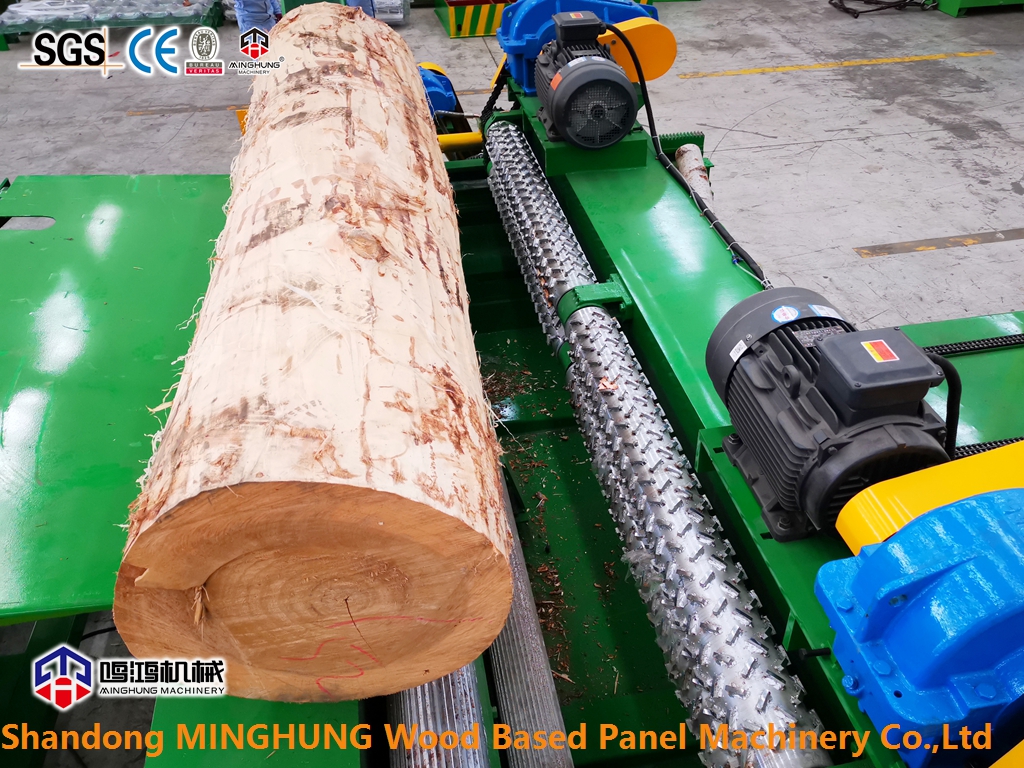

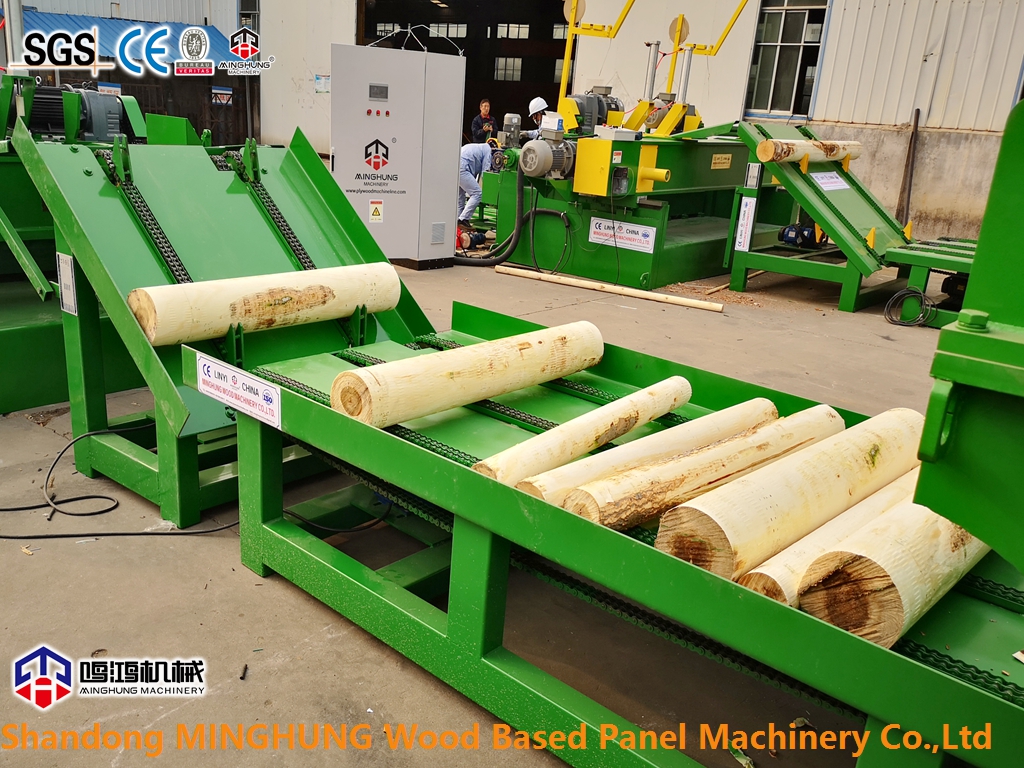

Chargez le journal via un support de chargement ou manuellement. Le système hydraulique entraîne deux jeux de rouleaux de friction (rouleaux inférieurs et rouleaux latéraux/supérieurs) pour serrer la grume sans broches.
3. Rotation et pelage
Des moteurs hydrauliques entraînent les rouleaux à friction, faisant tourner la bûche par friction. Simultanément, le chariot à couteaux avance hydrauliquement et la lame décolle une bande de placage continue de la surface de la bûche.
4. Décharge de placage
Le placage déroulé passe en douceur à travers les plaques de guidage et les rouleaux de pression, et peut ensuite être manipulé par une enrouleuse ou une tondeuse.
5. Décharge du noyau
Lorsque le diamètre de la bûche devient trop petit pour être saisi efficacement (environ 30 à 40 mm), les rouleaux de friction se relâchent automatiquement et le noyau restant tombe ou est poussé vers l'extérieur.
6. Répéter le cycle
Chargez le journal suivant et poursuivez la production.
Composant | Fonction |
Cadre | La structure en acier soudé robuste assure la rigidité. |
Jeu de rouleaux de friction | Comprend un rouleau inférieur et un rouleau latéral/supérieur, surface à motifs pour une friction élevée ; serrage hydraulique. |
Système hydraulique | L'unité de puissance hydraulique, les vannes de commande, les moteurs et vérins hydrauliques fournissent la puissance de rotation et d'alimentation. |
Assemblage du chariot à couteaux | Maintient la lame d'épluchage ; alimentation hydraulique; réglage de l'épaisseur par vis manuelle ou réglage fin électrique. |
Système d'entraînement | Les moteurs hydrauliques entraînent directement les rouleaux à friction avec contrôle de vitesse en continu. |
Système de contrôle électrique | Contrôle PLC avec interface à écran tactile pour régler l'épaisseur, la vitesse, etc. |
Appareils auxiliaires | Support de chargement, plaque de guidage de déchargement, rouleaux presseurs, auge de collecte des carottes, etc. |
Spécifications techniques de 4 pieds et 8 pieds
Article | Valeur | Article | Valeur |
Nom | Machine d'épluchage sans broche hydraulique de 4 pieds | Nom | Machine à éplucher hydraulique sans broche de 8 pieds avec grue |
Plage de longueur du bois | 1400mm | Plage de longueur du bois | 2600 mm |
Diamètre maximum du journal | 500 mm | Diamètre maximum du journal | 640mm |
Gamme d'épaisseur | 0,5-4,0 mm | Gamme d'épaisseur | 0,5-3,5 mm |
Vitesse | 30-100 mm réglable | Vitesse | 30-100 mm réglable |
Moteur à rouleau unique | 7,5 kW * 2 pièces | Moteur à rouleau unique | 15kw * 2 pièces |
Moteur à double rouleau | 7,5 kW * 2 pièces | Moteur à double rouleau | 15kw * 2 pièces |
Moteur d'alimentation | 11 kW | Moteur d'alimentation | 15kw |
Moteur de tondeuse | 4kw | Moteur de tondeuse | 4kw |
Puissance hydraulique | 3kw | Puissance hydraulique | 4,4 kW |
Moteur à rouleaux en caoutchouc | 2,2 kW | Moteur de réglage de l'épaisseur | 4kw |
Pouvoir | 50,2 kW | Moteur à rouleaux en caoutchouc | 2,2 kW |
Principalement réducteur | 87＇ | Pouvoir | 89,6 kW |
Taille du couteau à éplucher | 1500*180*16mm | Principalement réducteur | 97＇ |
Taille de la tondeuse | 1500*90*12.7mm | Taille du couteau à éplucher | 2700*180*16mm |
Changement de couteau | Ouverture et fermeture hydraulique | Taille de la tondeuse | 2700*90*12.7mm |
Poids | 9000kg | Changement de couteau | Ouverture et fermeture hydraulique |
Spécification/taille | 4500*2300*1500mm | Poids | 135 000 kg |
Tension | 380V /220V /440V ou autres | Spécification/taille | 7200*2300*1700mm |
1. Utilisation élevée du bois : la conception sans noyau réduit le diamètre minimum du noyau à seulement 30 à 40 mm, économisant environ 40 à 50 mm de bois en plus par rapport aux tours à broche, réduisant ainsi considérablement le coût des matériaux.
2. Deux longueurs dans une seule machine : un réglage rapide permet de traiter des bûches de 4 pieds et 8 pieds, idéal pour diverses commandes.
3. Entraînement hydraulique stable et fiable : les moteurs hydrauliques fournissent un couple constant, ce qui entraîne un pelage en douceur, une épaisseur de placage uniforme et une surface fine.
4. Opération facile : contrôle par écran tactile PLC avec réglage numérique de l'épaisseur et de la vitesse, automatisation élevée, dépendance réduite en matière de main-d'œuvre.
5. Faible entretien : la conception sans noyau élimine l'usure des broches de précision ; le système hydraulique a un faible taux de défaillance et peu de pièces d’usure.
6. Sûr et respectueux de l'environnement : capots de protection entièrement fermés, arrêt d'urgence, huile hydraulique écologique en option, faible bruit.
Autres machines dans une ligne de pelage de placage
Pour construire une ligne de production complète de déroulage de placage, nous proposons également les équipements auxiliaires suivants :
Écorceur de bûches : Enlève l'écorce avant le pelage, protégeant la lame et améliorant la propreté du placage.
Veneer Clipper : coupe automatiquement la bande de placage continue à des longueurs prédéfinies.
Séchoir à placage : Sécheur à air chaud ou à rouleaux pour réduire la teneur en humidité du placage.
Empileur de placage : empile automatiquement le placage séché, économisant ainsi du travail.
Aiguiseur de lame : équipement de meulage spécial pour les lames de placage afin de maintenir le tranchant.
écorceuse de bois
coupe-placage
machine de séchage de placage
empileur de placage
Les clients peuvent choisir des équipements optionnels en fonction de la production et du budget. Nous fournissons des solutions complètes de conception de lignes.
1. Consultation technique – Recommander la configuration de machine et de ligne la plus appropriée en fonction des espèces de grumes et des exigences de production du client.
2. Installation et mise en service – Envoyez des ingénieurs sur site pour des conseils d'installation, de mise en service et de production d'essai afin de garantir un bon fonctionnement.
3. Formation des opérateurs – Offrez une formation complète à vos travailleurs, y compris le fonctionnement, la maintenance, le réglage de l'épaisseur et le dépannage.
4. Assistance après-vente – Garantie de 12 mois pour l’ensemble de la machine, garantie plus longue pour les composants clés tels que les pompes hydrauliques et les moteurs. Fourniture à vie de pièces de rechange d'origine.
5. Assistance à distance – Diagnostic instantané des pannes et assistance technique par vidéo ou téléphone.
6. Service de personnalisation – Personnalisation non standard pour des besoins spéciaux (par exemple, longueur de pelage plus longue, essences de bois spéciales, mises à niveau d'automatisation).
7. Modernisation des lignes – Services de mise à niveau et de modernisation des lignes de déroulage de placage existantes afin d'améliorer l'efficacité et le rendement.
