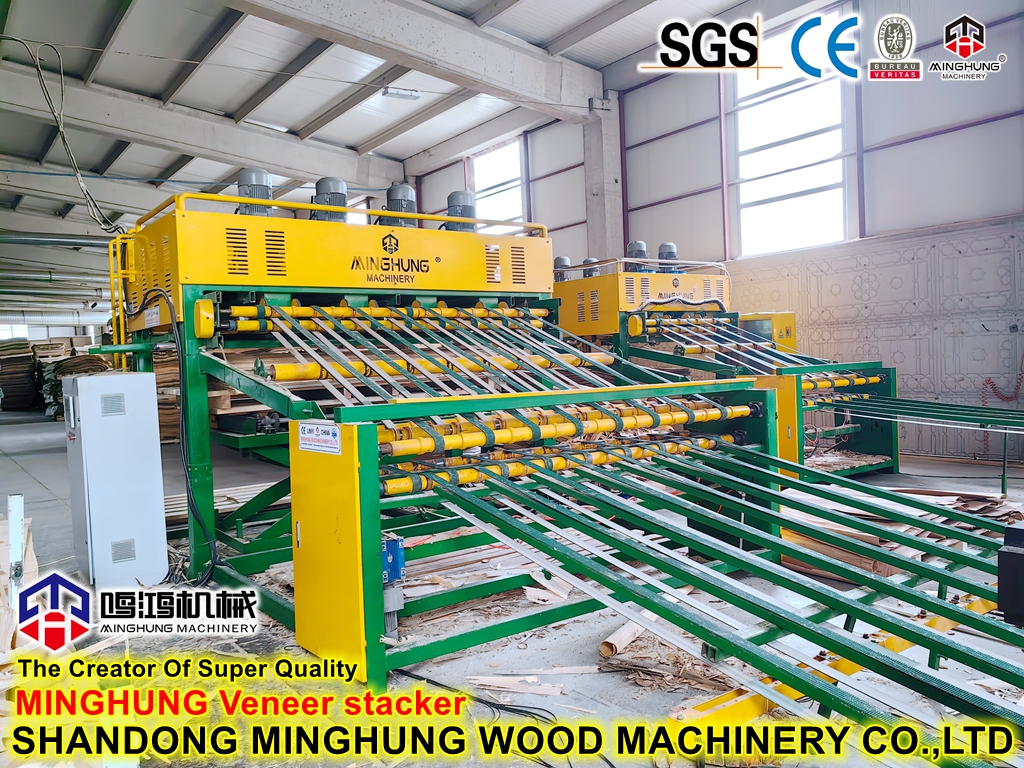

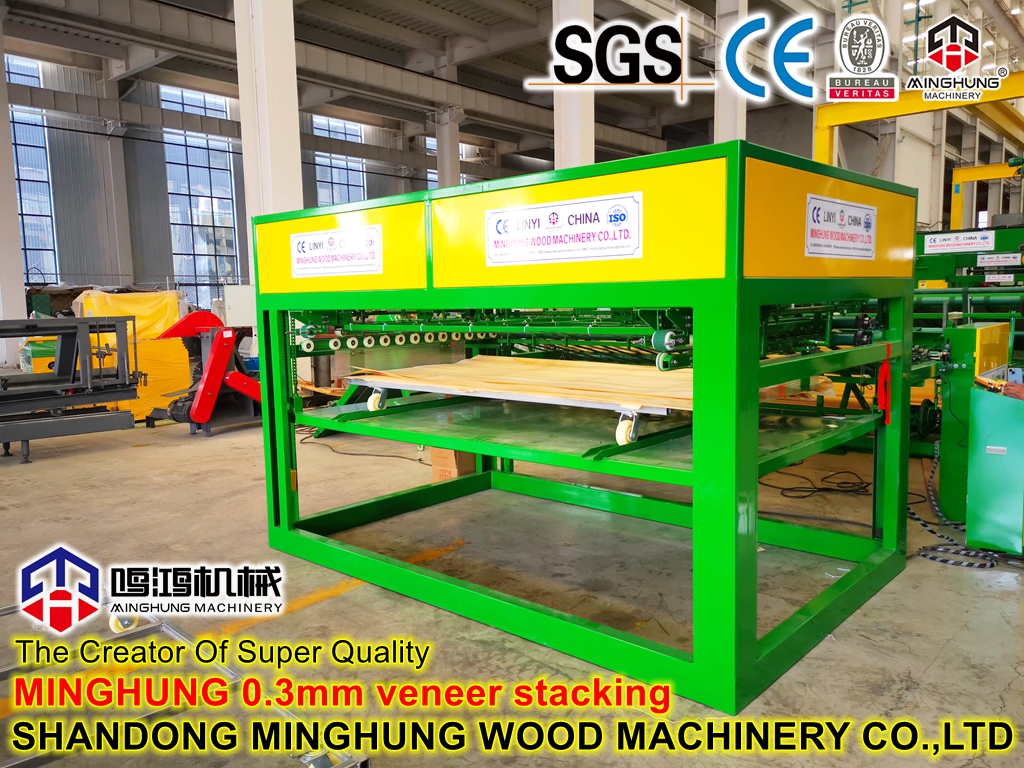

Empileur à aspiration sous vide pour ultra-mince contreplaqué de placage

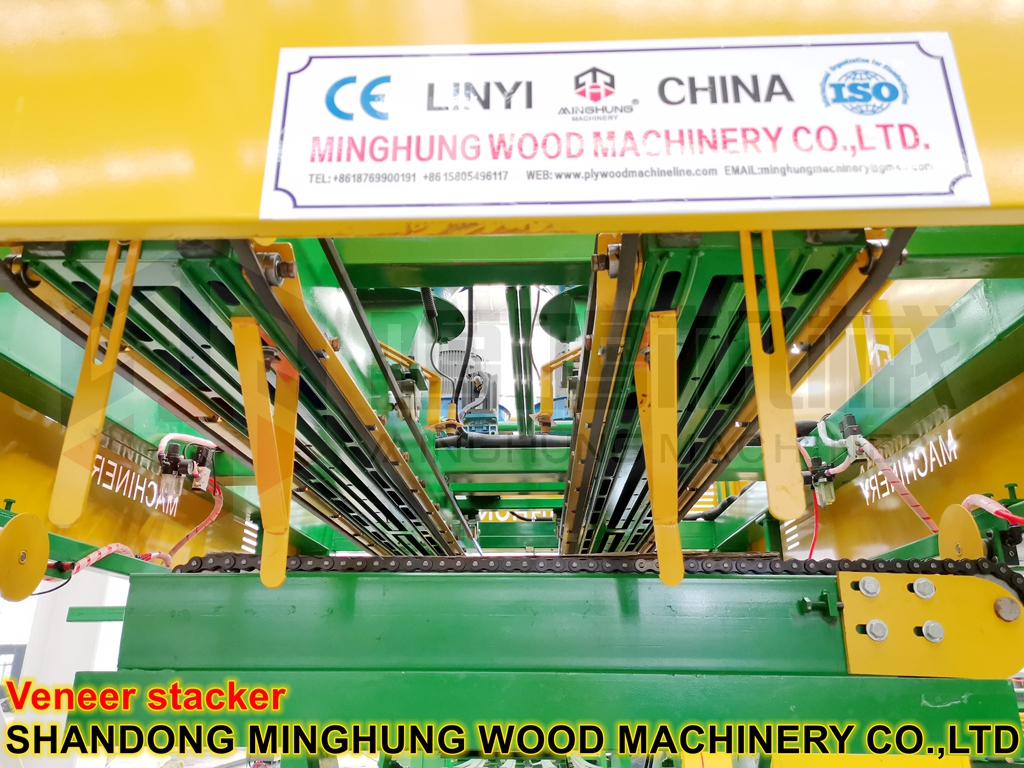

Composants principaux
Composant | Fonction principale et description |
Section de transport | Composé d'un châssis de convoyeur, de rouleaux d'entraînement et d'une bande transporteuse spéciale. La courroie comporte généralement des trous traversants pour permettre à la force d'aspiration sous vide d'agir sur le placage à travers la surface de la courroie. |

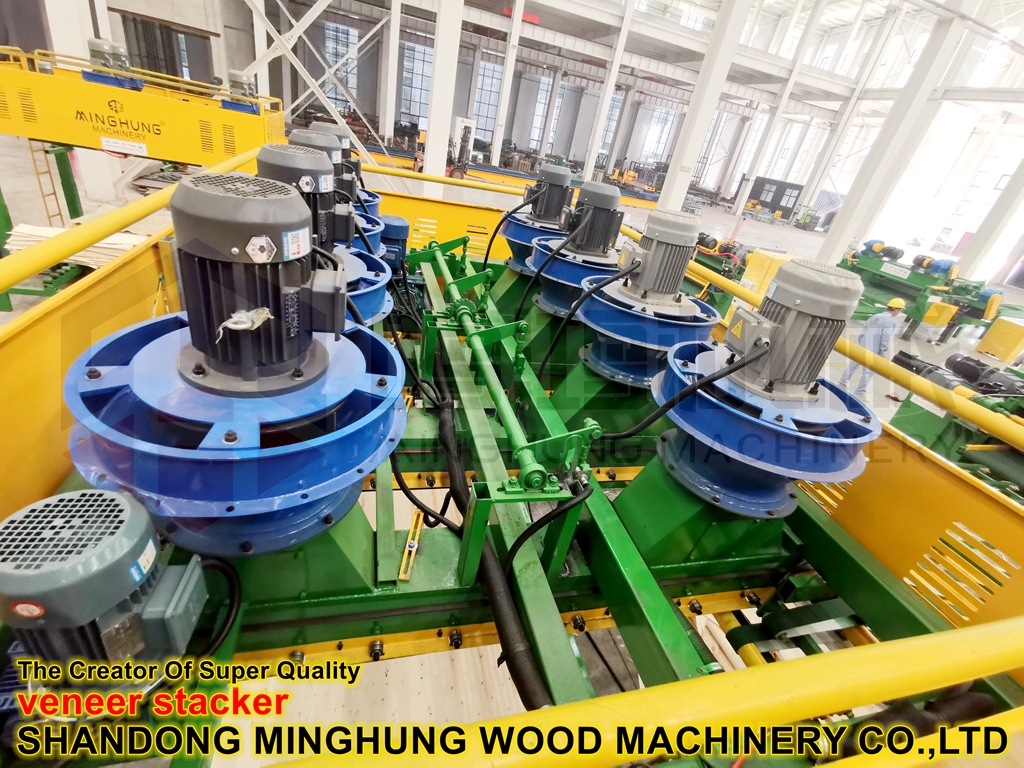

Système d'aspiration sous vide | Il s'agit du cœur de l'équipement, comprenant un ventilateur (ou pompe à vide), une chambre d'aspiration (plénum), des canalisations, etc. Le fonctionnement du ventilateur crée une zone de pression négative stable à l'intérieur de la chambre d'aspiration. |
Châssis de la machine | Une structure à haute résistance soudée à partir de profilés et de plaques d'acier, utilisée pour supporter et installer tous les autres composants, garantissant la stabilité opérationnelle de l'équipement. |
Système pneumatique | Composé de cylindres, d'unités de traitement de l'air (FRL), d'électrovannes, etc. Il alimente des mécanismes tels que le dispositif de déchargement et les dispositifs d'alignement, effectuant des actions telles que pousser, tirer et serrer. |
Table élévatrice | Il s'agit généralement d'une table élévatrice hydraulique de type ciseaux ou à moteur, utilisée pour soutenir la pile de placages en croissance continue. Il descend automatiquement à mesure que la hauteur de la pile augmente pour maintenir une hauteur de réception constante. |
Système de contrôle électrique | Centré autour d'un PLC (Programmable Logic Controller), combiné à un écran tactile (IHM), des onduleurs, des capteurs, etc., pour réaliser des fonctions de contrôle automatisé, de paramétrage, de surveillance de l'état et d'alarme de défaut de l'équipement. |
Processus de travail
1. Alimentation des placages ultra-minces : Les placages ultra-minces (0,2-1,5 mm) sont acheminés depuis les machines de pelage ou les séchoirs en amont vers l'alimentation du gerbeur. Les rouleaux presseurs anti-bouclage assurent une entrée à plat.
2. Aspiration micro-pression : le ventilateur à fréquence variable démarre et s'ajuste automatiquement au mode micro-pression (-8 mbar à -12 mbar) en fonction de l'épaisseur du placage. Les ventouses haute densité agrippent uniformément le placage, empêchant ainsi la rupture par contrainte locale.
3. Transport en douceur : Le placage est transporté en douceur sur la courroie d'aspiration flexible à des vitesses allant jusqu'à 120 m/min. La conception légère minimise l'impact du démarrage et de l'arrêt.
4. Positionnement intelligent : Les capteurs photoélectriques détectent la position du placage en temps réel. Le système de contrôle calcule le moment optimal de libération en fonction de paramètres prédéfinis. Pour les facettes fines, le système corrige automatiquement la zone de démoulage en fonction de l'épaisseur et de la vitesse.
5. Libération douce : Le bras de frappe servo-entraîné libère le placage avec une action douce. L'erreur de placement est de ± 1 mm et le placage atterrit en douceur sur la plate-forme élévatrice et empilable.

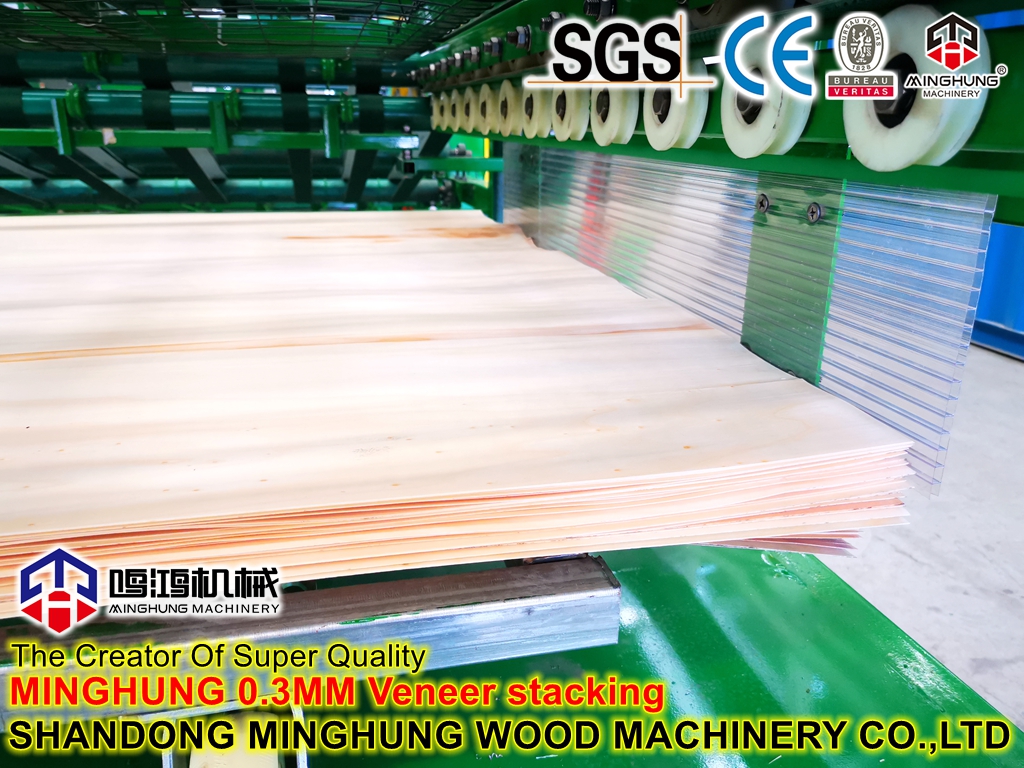

6. Empilage précis : La plate-forme d'empilage descend automatiquement d'une épaisseur de placage (précision de 0,1 mm), maintenant une hauteur supérieure de pile constante et empêchant les placages minces de dériver et de se désaligner.
7. Sortie de pile complète : Une fois la hauteur de pile prédéfinie atteinte, la plate-forme livre la pile complète de placages ultra-minces pour le retrait par chariot élévateur ou le transfert via un convoyeur.
Spécifications principales
Empileur de placage de 4 pieds |
|
modèle | MH-VS127A |
mode de levage | ascenseur hydraulique*3kw*1set |
moteur de ventilateur | 5,5 kW * 2 pièces |
moteur d'entraînement | 3kw*2 pièces |
moteur de placage de presse | 2,2 kW * 1 pièces |
convoyeur de déchets de placage | 2,2 kW * 1 pièces |
puissance totale | 25kw |
taille du placage | 900-1300*600-1300mm |
épaisseur | <3,6mm |
poids total | 2,5 tonnes |
taille | 5500*2000*2750mm |
|
|

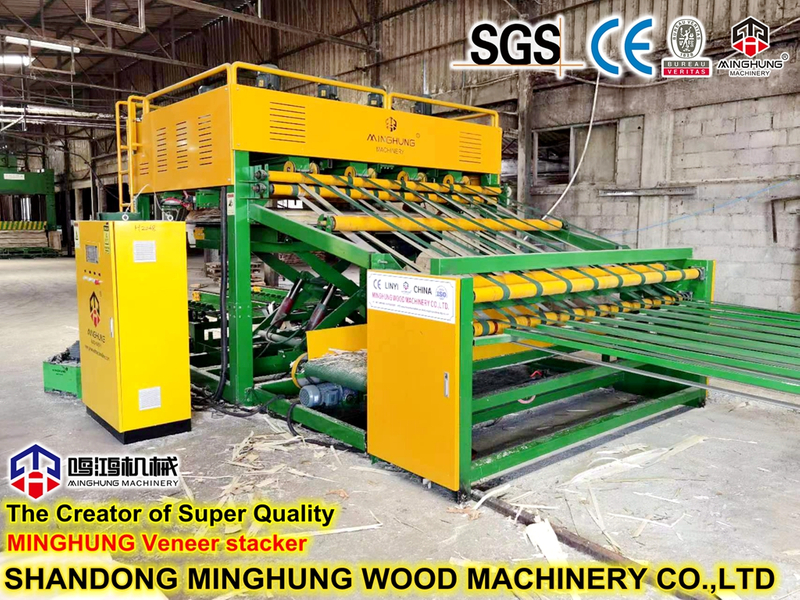

Empileur de placage de 8 pieds |
|
modèle | MH-VS2600A |
mode de levage | ascenseur hydraulique *3kw*1set |
moteur de ventilateur | 5,5 kW * 4 pièces |
moteur d'entraînement | 3kw*2 pièces |
moteur de placage de presse | 2,2 kW * 1 pièces |
convoyeur de déchets de placage | 2,2 kW * 1 pièces |
puissance totale | 35kw |
taille du placage | 2300-2600*600-1400mm |
épaisseur | <3,6mm |
poids total | 5 tonnes |
taille | 6500*3200*2750mm |
Avantages principaux
1. Conçu pour les placages ultra-fins : spécialement conçu pour les caractéristiques physiques des placages ultra-fins de 0,2 à 1,5 mm, résolvant fondamentalement les problèmes de l'industrie tels que la fragilité, le curling et l'aspiration difficile.
2. Technologie d'aspiration à micro-pression : le contrôle du vide à micro-pression zoné avec une force d'aspiration réglable avec précision évite la rupture des placages ultra-minces causée par une aspiration excessive courante dans les empileurs traditionnels.
3. Système de transport flexible : la courroie d'aspiration légère et le mécanisme de démarrage servo-entraîné minimisent l'impact de démarrage, d'arrêt et de libération, garantissant que les placages minces restent intacts et en bon état.
4. Libération adaptative à la vitesse : corrige automatiquement le moment et la zone de libération en fonction de l'épaisseur du placage et de la vitesse de transport, garantissant ainsi un placement précis pour différentes spécifications de placage mince.
5. Conception antistatique : les bandes transporteuses et les plates-formes d'empilage utilisent des matériaux antistatiques pour empêcher les placages ultra-fins de coller à cause de l'électricité statique, maintenant ainsi la propreté de l'empilage.
6. Économe en énergie et haute vitesse : les ventilateurs à fréquence variable fournissent une puissance à la demande, économisant plus de 30 % d'énergie par rapport aux modèles traditionnels tout en conservant une capacité d'empilage à grande vitesse de 120 m/min.
7. Propreté d'empilage à la pointe de l'industrie : des capteurs de haute précision combinés à une servocommande permettent d'obtenir une erreur de placement de ± 1 mm, avec des bords d'empilage aussi nets que s'ils étaient coupés par un couteau.
8. Fonctionnement intelligent : PLC dispose d'une bibliothèque de paramètres intégrée pour les placages ultra-minces, permettant le rappel d'une seule touche des paramètres d'empilement optimisés pour différentes épaisseurs sans ajustements manuels répétés.
